Trennschalter mit seitlicher Öffnung 3DN2

Hochspannungzweipolig

Übersicht Hochspannungs-Trennschalter und Erdungsschalter von Siemens Energy bieten sichtbare Trennungen und absolute Spannungsfreischaltung für Umspannwerke und Übertragungsinfrastruktur. Das Produktspektrum umfasst mehrere Bauarten für Innen- und Außenaufstellung in anspruchsvollen Umgebungen.

Produktion der Trennschalter- und Erdungschafttechnik Die Fertigung erfolgt nach optimierten Prozessen und zertifiziertem Qualitätsmanagement. Ein globales Produktionsnetzwerk verkürzt Lieferzeiten und reduziert Transportstrecken bei gleichbleibenden technischen Standards und Dokumentationen.

Haupteigenschaften

• Spannungsbereich: 36 kV bis 800 kV (Produktbereich); zusätzliche technische Referenzen bis 1200 kV
• Nennstrom: bis zu 5000 A
• Bemessener Kurzschlussstrom: bis zu 80 kA (Maximalwerte; anwendungsspezifische Überprüfung erforderlich)
• Werkstoffe und Bauweisen geeignet für hohe seismische Beanspruchungen
• Für Innen- und Außenaufstellung ausgelegt, einschließlich Küsten- und Salzwasser-Umgebungen
• Berücksichtigung von Schaltvermögensanforderungen und elektromagnetischen/electrostatischen Kopplungen, auch über IEC-Werte hinaus, wenn spezifiziert

Vorteile

• Wartungsfreie Kontaktsysteme in klassischen Ausführungen (ohne Federlemente)
• Optimierter Total Cost of Ownership durch vorab eingestellte, routinetestete Baugruppen
• Betriebsfähig unter extremen klimatischen Bedingungen (Temperaturunterschiede, Eisbildung, Küstengebiete)
• Type-tested gemäß IEC 62271-102
• Qualitätssicherung zertifiziert nach DIN EN ISO 9001
• Lieferung routinetesteter, vormontierter Baugruppen zur Vereinfachung von Errichtung und Inbetriebnahme
• Lebenslanger technischer Support und kurzfristiger Service

Varianten von Trennschaltern und Erdungsschaltern Das Angebot umfasst Bauarten, die auf unterschiedliche Installationsvorgaben und Sammelschienen-Anordnungen optimiert sind:

• 3DN1 Mittelbrecher-Trennschalter — zwei drehbare Isolatoren, seitliche Öffnung, flexibel für parallele/diagonale/inline-Anordnungen, integrierter Grundrahmen, erweiterte RIV-Grenzen, geprüft nach nationalen und internationalen Normen

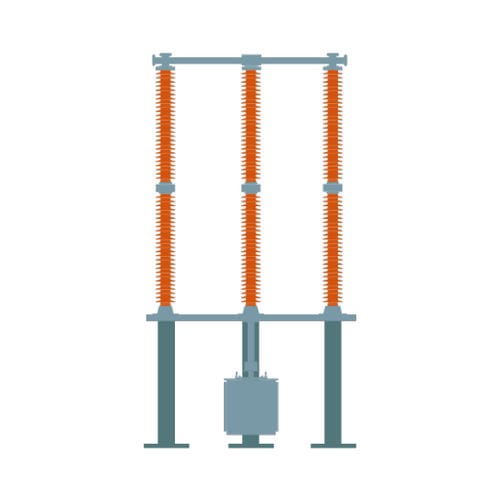

• 3DN2 Zweifach-Schwenktrennschalter — drei Stützersäulen; die mittlere Säule ist drehbar gelagert und trägt den Strompfad. Kompaktes und stabiles Design, zwei offene Trennstrecken, optionale Selbstverriegelung, kompatibel mit Überspannungsableitern
• 3DN3 Pantograph-Trennschalter — geringster Montageplatzbedarf, Scherenverbindung zur Sammelschiene, diagonale oder parallele Anordnungen, Selbstverriegelungsoption, robust bei hohen mechanischen und thermischen Lasten
• 3DN4 Vertikalbrecher — vertikale Öffnung für kleine Phasenabstände, kombinierte vertikale Schwenk- und Rotationsbewegung, große Distanz zwischen Stütz- und Drehisolatoren für salznebelfeste Auslegung, Lieferung als fertig montierte Baugruppen
• Freistehende und aufgesetzte Erdungsschalter für sichtbare Trennung und absolute Spannungsfreischaltung

Modulares Design Alle Bauformen bestehen aus denselben Grundkomponenten und besitzen weitgehend identische Schnittstellen (sofern nicht anders angegeben):

• Strompfad
• Kontaktsystem (bei Pantographen nicht vorhanden)
• Stützisolator
• Drehisolator
• Grundrahmen
• Verbindungsstangen (außer bei Mittelbrechern)
• Antrieb

Kontaktsysteme Vorteile und nachgewiesenes Verhalten der Kontaktsysteme:

• Kontaktkraft steigt unter Kurzschlussbedingungen
• Hohe dynamische und thermische Stabilität bei Leckströmen
• Optimiert für silberplattierte Kontakte
• Schmiermittelfreie Lösungen verfügbar
• Langzeitbetrieb ohne Wartungsaufwand vorgesehen
• Mehr als 40 Jahre nachgewiesene Praxiserfahrung
• Konzepte größtenteils basierend auf RUHRTAL-Heritage-Designs

Antriebssysteme Antriebe werden als fertige, vormontierte Baugruppen geliefert, um Montage und Inbetriebnahme zu vereinfachen. Typische Merkmale: robuste Edelstahlgehäuse (IP54), IEC-geprüfte Hilfsschalter höchster Dauerklasse, Kondensationsheizer und Kompatibilität mit Schalterbasen auf Anfrage. Wichtige Antriebe und Steuerungen:

• 3DV8 Motorantrieb — Gehäuse mit Getriebe, Motor und elektrischer Ausrüstung (Hilfsschalter). Motor- integrierte Übertragung gewährleistet wartungsfreien Betrieb, Sicherheit und geringe Geräuschentwicklung.
• 3DV4 Handantrieb — verriegelbarer Handhebel für sichere Wartungs- und Servicearbeiten.
• 3DV1 Steuereinheit — zentralisiert Signale und sammelt Meldungen für einpolige Antriebe oder Trennschalter/Erdungsantriebe.

Stromübertragungssystem Referenzprojekte zeigen die Verwendung von Trennschaltern/Erdungsschaltern als Schlüsselkomponenten in HS-Übertragungsinfrastruktur und Umspannwerken (AIS und GIS).

Zweck und Anwendungen Trennschalter bieten sichtbare Trennstrecken für sichere Arbeiten an Hochspannungsnetzen; Erdungsschalter gewährleisten die absolute Spannungsfreischaltung von Hochspannungskomponenten. Typische Anwendungen: Umspannwerke, AIS- und GIS-Anlagen sowie weitere Netz- und Übertragungsinfrastrukturen, die sichtbare Isolation und Personensicherheit erfordern.

Caractéristiques / spécifications techniques

• Spannungsreferenzen auf Seite: 36 kV bis 800 kV (Produktbereich); zusätzliche technische Übersichtsangaben zitiert bis 1200 kV
• Nennstrom: bis zu 5000 A
• Bemessener Kurzschlussstrom: bis zu 80 kA (als Maximalwerte angegeben, teils mit 1 s Spezifikation — anwendungsspezifisch prüfen)
• Referenz-Umgebungstemperaturbereich: -60 °C … +55 °C
• Type-tested gemäß IEC 62271-102; geprüft nach weiteren nationalen/internationalen Normen (IEC, ANSI, GOST R, GB)
• Qualitätsmanagement: zertifiziert nach DIN EN ISO 9001
• Bauoptionen: Mittelbrecher, Zweifach-Brecher, Pantograph, Vertikalbrecher, freistehende und aufgesetzte Erdungsschalter
• Mechanische Merkmale: kompakte/stabile Bauweisen, hohe mechanische Zuglastfähigkeit, Selbstverriegelungsoptionen für Kurzschlusssicherheit
• Umweltbeständigkeit: ausgelegt für raue Klimabedingungen einschließlich Küsten-/Salzumgebungen, extremen Temperaturen, Eisbildung und seismischen Zonen
• Merkmale des Kontaktsystems: wartungsfrei, schmierungslos, optimiert für Silberbeschichtung, erhöhte Kontaktkraft bei Fehlerbedingungen
• Lieferung: routinetestete, vorab eingestellte Baugruppen zur Verkürzung von Montage- und Inbetriebnahmezeiten
