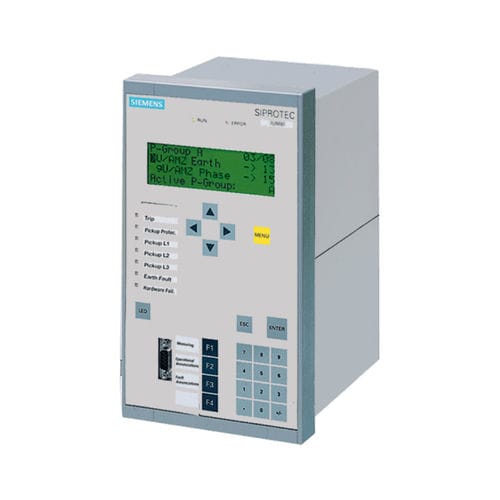

Differentialschutzrelais SIPROTEC 7UT6 series

SpannungÜberstromThermo

Die Differentialschutzgeräte SIPROTEC 7UT6 sind ein selektiver und schneller Kurzschlussschutz für Transformatoren aller Spannungsebenen, für rotierende Maschinen wie Motoren und Generatoren sowie für kurze Leitungen und Sammelschienen. Mit dem leistungsfähigen Engineeringwerkzeug DIGSI 4 bieten die SIPROTEC 4-Geräte benutzerfreundliche Systemlösungen für Schutz, Automatisierung und Überwachung mit hoher Felderfahrung und Sicherheit. Eigenschaften Das Schutzgerät kann für Einphasen- und Dreiphasentransformatoren eingesetzt werden. Die spezifische Anwendung lässt sich per Parametrierung wählen. Dadurch kann eine optimale Anpassung an das zu schützende Objekt erreicht werden. Zusätzlich zum Differentialschutz steht ein Reserve-Überstromzeitschutz für eine Wicklung / einen Sternpunkt zur Verfügung. Optional können ein Niedrig- oder Hochimpedanz-Erdfehlerdifferentialschutz, ein Schieflastschutz und ein Schalterversagerschutz zum Einsatz kommen. Mithilfe externer Thermoboxen können im Gerät Temperaturen gemessen und überwacht werden. Damit wird die vollständige thermische Überwachung eines Transformators ermöglicht, z. B. die Heißpunktberechnung der Öltemperatur. Die Schutzgeräte verfügen über einfach zu handhabende Steuerungs- und Automatisierungsfunktionen. Dank der integrierten Automatisierungsebene (CFC) kann der Anwender eigene Funktionen realisieren, wie z.B. automatische Verriegelungen von Schalteinrichtungen. Die Erzeugung anwenderdefinierter Meldungen ist ebenfalls möglich. Flexible Kommunikationsschnittstellen bieten eine Anbindung an moderne Kommunikationsstrukturen.
