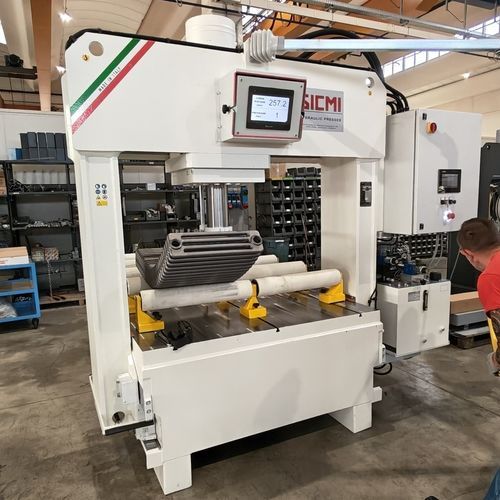

Hydraulische Presse PMM 150 MC

BiegePortalPLC-gesteuert

Hydraulische Presse mit mobilem Portal: Walz- und Biegelösungen für Designheizkörper
In der Blech- und Rohrfertigung sind Flexibilität und geometrische Präzision erforderlich, um den Anforderungen von maßgeschneiderten Heizkörperprojekten gerecht zu werden. Diese Konfiguration ermöglicht das präzise Walzen und Biegen von gebogenen oder gerollten Heizkörpern zur Integration an konkaven oder konvexen Wänden sowie in runden Bereichen.

Technische Merkmale der Hydraulikpresse PMM 150 MC

• Schubkraft: 150 Tonnen
• Palettenabmessungen: 1500 x 2700 mm, gefräster Stahl mit T-Nuten
• Zylinderhub: 500 mm (Licht zwischen Schaft und Bett: 700 mm)
• Hydraulische Bewegungen: Querverschiebung des Zylinders 900 mm; Längsgleiten des Ständers 1800 mm
• Spezialwerkzeuge: Schaft mit spezifischem breitem, profiliertem Stempel, geschützt durch eine Gummibeschichtung zur Erhaltung der bearbeiteten Oberflächen der Heizkörper beim Biegen

Kühlerkalandrieren: Präzision und Oberflächenschutz
Das Biegen einer Stahl-Heizkörperbaugruppe erfordert die gleichmäßige Anwendung von Kraft, um die gesamte gekrümmte Struktur zu verformen, ohne Rohrelemente zu beschädigen oder vorhandene Schweißnähte zu verändern. Die Kombination aus Stützrollen auf dem Bett und einem geformten, gummierten Stempel am Schaft ermöglicht ein schrittweises Biegen zur Erreichung des exakt geforderten Krümmungsradius.

Digitale Steuerung und Industrie 4.0-Fähigkeit
Die Presse ist mit einem fortschrittlichen Siemens-Touchscreen-Panel verbunden mit einem Draht-Encoder zur Hubmessung und einem Druckaufnehmer ausgestattet, um Wiederholbarkeit und dezimale Genauigkeit sicherzustellen. Der Bediener kann bis zu 100 Arbeitsprogramme einrichten und Parameter leicht anpassen:

• Oberer und unterer Totpunkt
• Pause- und Dekompressionszeiten
• Betriebsdruck
• Mikroschritte der Absenkung mit einer Präzision von 0,1 mm

Die Maschine ist Industrie 4.0-fähig und mit fortschrittlichen Sicherheitssystemen ausgestattet, um Produktionseffizienz und Bedienerschutz zu gewährleisten.

Merkmale / technische Spezifikationen

• Marke: SICMI
• Modell: PMM 150 MC
• Serie: PMM MC
• Schubkraft: 150 Tonnen
• Palette: 1500 x 2700 mm, gefräster Stahl mit T-Nuten
• Zylinderhub: 500 mm
• Spalt Schaft–Bett: 700 mm
• Querverschiebung (Zylinder): 900 mm
• Längsgleiten (Ständer): 1800 mm
• Breiter, dedizierter Stempel mit Gummischutz zur Oberflächenbewahrung
• Steuerung: Siemens-Touchscreen-Panel, Draht-Encoder zur Hubmessung, Druckaufnehmer
• Programmierbarkeit: bis zu 100 Arbeitsprogramme
• Programmierbare Funktionen: oberer/unterer Totpunkt, Pause/Dekompression, Betriebsdruck
• Präzision: Mikroschritte 0,1 mm
• Industrie 4.0-fähig und mit fortschrittlichen Sicherheitseinrichtungen ausgestattet
