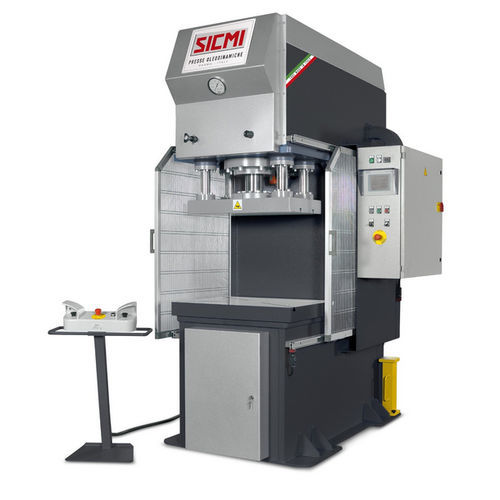

Hydraulische Presse MCL 35UmformZiehfür die Formgebung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- hydraulisch
- Funktion
- Umform, Zieh, für die Formgebung
- Anwendung
- für Blech, für die Automobilindustrie, für Industrieanwendungen, für Stahl, für Aluminium, für die Raumfahrtindustrie
- Struktur
- Einständer
- Steuerung
- automatisch
- Weitere Eigenschaften
- vertikal, stationär, für Werkstatt, maßgefertigt, doppeltwirkend, kalt, digital, Hochgeschwindigkeit
- Kraft
35 tf
- Öffnungsweite
600 mm
(24 in)- Hub
500 mm
(19,685 in)- Breite der Tischplatte
700 mm
(28 in)- Länge der Tischplatte
500 mm
(20 in)- Maximaldruck
350 bar
(5.076 psi)- Pressgeschwindigkeit
125 mm/s
- Rücklaufgeschwindigkeit
68 mm/s
- Vorlaufgeschwindigkeit
9 mm/s
- Leistung der Hydraulikpumpe
4 kW
- Gesamtlänge
140 cm
(55 in)- Gesamtbreite
110 cm
(43 in)- Gesamthöhe
230 cm
(91 in)
Beschreibung
Produktbeschreibung
Hydraulische C-Gestell Presse zum Stanzen, Ziehen und Blechverformen. Die hydraulische MCL-Presse hat eine Annäherungsgeschwindigkeit des Hauptzylinders von bis zu 125 mm/Sek. und ist mit einer beweglichen oberen Oberfläche ausgestattet, die entlang von 4 Führungen gleitet, und einer unteren festen Oberfläche, die mit der monolithischen Struktur der Presse verschraubt ist. Beide Tische sind mit T-förmigen Nuten zur schnellen und einfachen Befestigung der Formen ausgestattet.
Der Hydraulikzylinder hat einen Hub von 500 mm, während der Abstand zwischen den Arbeitsplattformen 600 mm beträgt. Die C-Gestell presse ist mit einer hydraulischen Steuereinheit mit von Rexroth überwachten Magnetventilen ausgestattet.
Optionale Ausstattung
Technische Merkmale / Spezifikationen
Hydraulische C-Gestell Presse zum Stanzen, Ziehen und Blechverformen. Die hydraulische MCL-Presse hat eine Annäherungsgeschwindigkeit des Hauptzylinders von bis zu 125 mm/Sek. und ist mit einer beweglichen oberen Oberfläche ausgestattet, die entlang von 4 Führungen gleitet, und einer unteren festen Oberfläche, die mit der monolithischen Struktur der Presse verschraubt ist. Beide Tische sind mit T-förmigen Nuten zur schnellen und einfachen Befestigung der Formen ausgestattet.
Der Hydraulikzylinder hat einen Hub von 500 mm, während der Abstand zwischen den Arbeitsplattformen 600 mm beträgt. Die C-Gestell presse ist mit einer hydraulischen Steuereinheit mit von Rexroth überwachten Magnetventilen ausgestattet.
- Siemens-CPU zum Festlegen von Quoten
- Zylinderverstellung mit Endschaltern
- Automatische Bewegungssteuerung über Doppeltasten
- Luft-/Öl-Wärmetauscher
- Druckschalter
- Feste seitliche Metallschutznetze
- CE-Konformitätszertifikat – „Anhang IV“
Optionale Ausstattung
- Frontale Lichtschranken
- Digitale Steuerung mit Siemens-Display
- Platinenhalterkissen von 20 bis 80 Tonnen
- Digitale Steuerung des hydraulischen Kissens
- Timer
- Stückzähler
- Verschiebbare Seitenschutznetze mit Sicherheitssensoren
- Prismatische Führungen
- Proportionalventil zur Geschwindigkeitsregelung
- Proportionalventil zur Druckregelung
- Getrennte Steuerung von Anfahrgeschwindigkeit und Arbeitsgeschwindigkeit
- Kolbenpumpe mit variabler Verdrängung
- Luft-/Öl-Wärmetauscher mit unabhängiger Rezirkulation
Technische Merkmale / Spezifikationen
- Annäherungsgeschwindigkeit Hauptzylinder: bis zu 125 mm/Sek.
- Hub des Hydraulikzylinders: 500 mm
- Abstand zwischen den Arbeitsplattformen: 600 mm
- Obere bewegliche Oberfläche auf 4 Führungen
- Untere feste Oberfläche verschraubt mit monolithischer Struktur
- T-Nuten für schnelle Befestigung der Formen
- Hydraulische Steuereinheit mit überwachten Magnetventilen (Rexroth)
- Siemens-CPU
- CE-Konformitätszertifikat – Anhang IV
