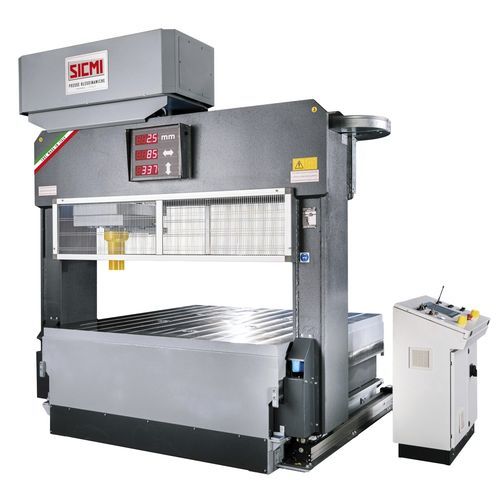

Hybride Presse PMM-HY series

hydraulischelektrischRicht

Elektrische und hydraulische Hybridpresse, die speziell für hochpräzise Richt- und Verformungsvorgänge von Blechen mit erheblichen Energieeinsparungen entwickelt wurde.

– Elektrische Bewegungen, um das Blech millimetergenau zu erreichen, ohne es von der Werkbank zu bewegen.

– Hydraulischer Hauptzylinder mit Kraftspeicher zur Minimierung des Hydraulikölverbrauchs.

– Lesen des Blechs mittels Laser, mit dem die Stellen identifiziert werden können, an denen das Blech verformt ist. Im automatischen Zyklus positioniert sich die Presse an der Stelle, an der sie arbeiten muss.

– Drahtlose Fernbedienung für sicheren Gebrauch und auf den Millimeter genau ausgelegt.

Elektrohydrostatische Einheit

Die Innovation des PMM-HY-Modells: Hauptzylinder-Antriebssystem mit einer elektrohydrostatischen Motor-Pumpen-Einheit (EPU). Dieses innovative System bietet folgende Vorteile:

• Hohe Präzision der Bewegungen, hohe Dynamik und Flexibilität in den Konfigurationen, um eine maximale Anpassungsfähigkeit an die Art der auszuführenden Arbeit zu gewährleisten.
• Hohe Energieeffizienz, da es nur funktioniert, wenn es vom Bediener aktiviert wird.
• Macht Hydraulikaggregate und komplexe Rohrleitungen überflüssig und reduziert den Platzbedarf.
• Kompaktes Design mit spezieller Schnittstelle, die den direkten Anschluss an die Zylinder ermöglicht und so zusätzlichen Platzbedarf reduziert.
• Reduzierte Umwelt- und akustische Auswirkungen.

Struktur der Presse

• Hochsteife elektrogeschweißte Stahlkonstruktion bestehend aus Ständer und Plattform.
• Der Ständer ist ein einzelner elektrogeschweißter Körper, der auf den Bodenführungen gleitet, und der Hauptzylinder ist auf dem oberen Rahmen positioniert, der mithilfe von Stahlrädern nach links und rechts gleitet.
• Die Struktur ist so berechnet, dass sie bei maximalem Kraftaufwand maximale Steifigkeit und minimale Biegung aufweist, um eine perfekte Funktionalität für die durchzuführenden Operationen zu gewährleisten.

Hydraulikanlage

• Die hydraulische Steuereinheit ist im oberen Teil des Ständers positioniert und verwendet zweistufige Pumpen und einen Elektromotor, was den besten Kompromiss zwischen Größe, Leistung und Geräusch darstellt.
• Der Akkumulator ermöglicht es, die in der Presse vorhandene Ölmenge zu reduzieren.
• Die Absenkgeschwindigkeiten des Zylinders betragen 3 und können je nach Bedarf programmiert und bedient werden.
• Bürstenloser Motor und Servoventilgruppe ermöglichen einen geringeren Verbrauch und die ausschließliche Nutzung des Öls im Zylinder.

Verdrahtung

• Die Presse ist mit einem Steuerpult mit Touchscreen und Tasten ausgestattet, mit denen Sie die Arbeitsparameter einstellen und die Positionen ständig anzeigen können.
• Vollständige und sichere Kontrolle der Funktionen und Zyklen der Presse.
• Die Daten der vom Laser erfassten Messwerte werden auf dem Bildschirm angezeigt, sodass der Bediener bei Bedarf entweder manuell oder automatisch handeln kann.
• Die Presse ist mit einer Fernbedienung ausgestattet, um die Vorgänge völlig frei ausführen zu können.

Hydraulikzylinder und elektrische Hilfszylinder

• Speziell für die spezifischen Einsatzbedürfnisse der Presse entwickelt.
• Im Hydraulikzylinder werden neben besonderem Augenmerk auf die Innenflächen und die Stange auch hochwertige Dichtungen verwendet, um die Abdichtung und Reibung zu optimieren.
• Die Elektrozylinder ermöglichen eine präzise Bewegungspräzision.
