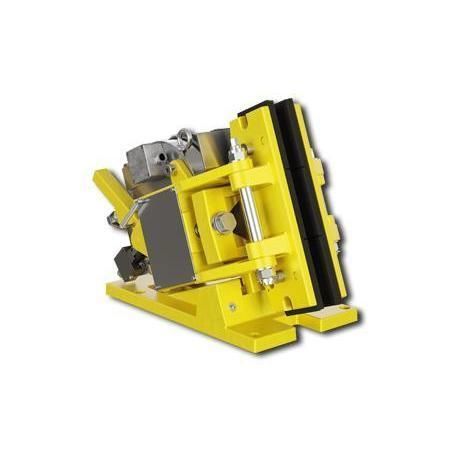

Scheibenbremszange DA 305 FEM/FEA

gefederte Spannungelektromagnetische Lockerung

Übersicht
Federbetätigter Bremssattel mit elektromagnetischer Freigabe, entwickelt für industrielle Maschinenanwendungen. Geeignet für einen Einbau im rechten Winkel zur Bremsscheibe und mit manueller oder automatischer Belagverstellung erhältlich.

Merkmale (Codes)

• Bremssattel — Code: D
• Montage im rechten Winkel zur Bremsscheibe — Code: A
• Baugröße 305 — Code: 305
• Federbetätigt — Code: F
• Elektromagnetisch gelöst — Code: E
• Manuelle oder automatische Einstellung zur Kompensation des Belagverschleißes — Code: M / A
• Versorgungsspannung 65 VAC — Code: 065
• Elektromagnet zentral angeordnet — Code: M
• Unterstützte Scheibendicken: 12,7 mm, 15 mm, 30 mm, 42 mm — Code: 12 bis 42

Dokumentation

• Datasheet DA 305 FEM/FEA (PDF)
• Einbauanleitung für DA 505/450/445, 405, 305 FEM/FEA (PDF)

Technische Daten

• Produkttyp: Bremssattel
• Betriebsprinzip: Federbetätigt, elektromagnetisch gelöst
• Baugröße: 305
• Montage: An der Maschine, im rechten Winkel zur Bremsscheibe
• Einstellung: Manuell oder automatisch zur Kompensation des Belagverschleißes
• Position des Elektromagneten: Zentral montiert
• Versorgungsspannung: 65 VAC
• Scheibendicke (unterstützt): 12,7 mm, 15 mm, 30 mm, 42 mm
