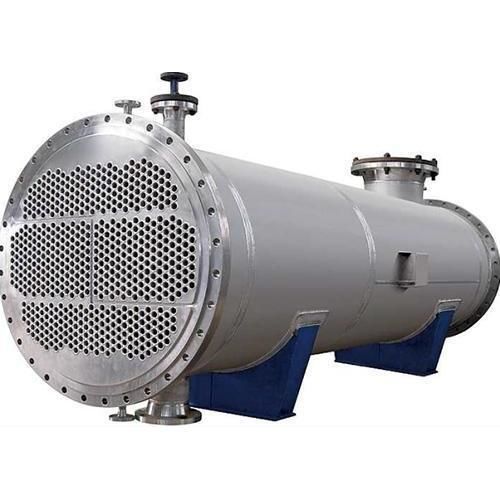

Rohrbündelwärmetauscher

EdelstahlEdelstahlmaßgefertigt

Produktübersicht

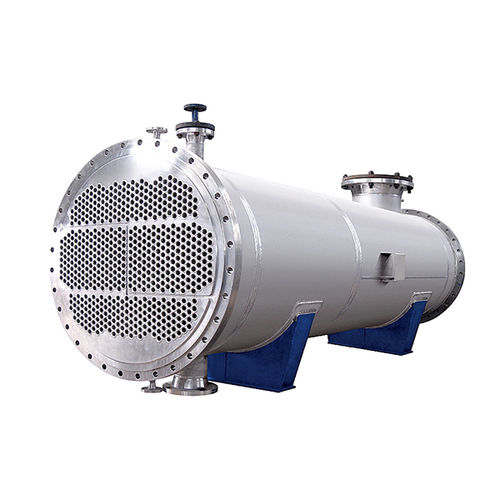

Der Wärmetauscher mit doppeltem Rohrboden (Double-tube-sheet) verwendet unabhängige Rohrböden für Rohr- und Mantelseite, um das Risiko einer Kreuzkontamination zu minimieren, eine rechtzeitige Leckerkennung zu ermöglichen und die Produktionssicherheit zu unterstützen. Er ist vorgesehen für Prozesse, bei denen das Mischen der Medien von Rohr- und Mantelseite strikt untersagt ist und eine hygienische Konstruktion sowie vollständige Entleerung erforderlich sind.

Hauptmerkmale

• Doppelrohrboden-Design mit Zwischenkammer zur Lecküberwachung, um Lecks zwischen Rohr- und Mantelseite zu erkennen und zu lokalisieren.
• Verhindert Kreuzkontamination zwischen Rohr- und Mantelkreisläufen; geeignet für strenge Trennanforderungen.
• Hygienische Ausführung: Edelstahlrohre (z. B. 316L) und glatte Innenflächen zur Erleichterung von Reinigung und Sterilisation.
• Vollentleerungs-Design mit Bodenablassventil für Kondensat, Spülwasser und Rückstände; kompatibel mit CIP/SIP-Verfahren.
• Anpassbare Abmessungen und Konfigurationen zur Erfüllung von Prozess- und Branchenanforderungen.

Typische Anwendungen

• Chemische Prozesse, bei denen Vermischung verboten ist.
• Petrochemische und Raffinerieprojekte — Hengli Petrochemical (20 Mio. t/J integriertes Raffinerie- und Chemieprojekt), Xinjiang Daqo, Dalian Hengli.
• Lebensmittel- und Getränkeindustrie mit hohen Hygieneanforderungen.
• Polysilizium-Produktion und andere hochreine Fertigungslinien.

Technische Spezifikationen

• Konstruktion: Doppelrohrboden (unabhängige Rohrböden für Rohr- und Mantelseite) mit Vorrichtung zur Lecküberwachung.
• Materialien: hygienische Edelstahlrohre (z. B. 316L) und geeignete Mantelmaterialien; Materialwahl nach Prozessanforderungen.
• Inspektion & Überwachung: Zugänge zur Leckdetektion zwischen Rohrböden; Anschlüsse konfigurierbar für Sensoren oder Sichtprüfungen.
• Wartung: Vollentleerung, Bodenablassventil, glatte Oberflächen zur Reduzierung von Toträumen und Vereinfachung von Reinigung/Sterilisation.
• Konformität: anpassbar zur Einhaltung branchenspezifischer Normen und hygienischer Anforderungen.
