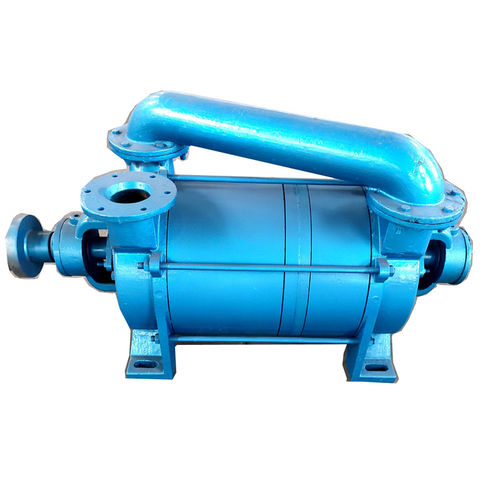

Flüssigkeitsring-Vakuumpumpe 2BED series

geschmiertZwei-Stufeneinstufig

Die zweistufige Wasserring-Vakuumpumpe der Serie 2BED ist für Arbeitsbedingungen mit einem Ansaugdruck von 16KPa~2KPa geeignet und kann ein hohes Saugvermögen beibehalten. Mit einer atmosphärischen Strahlpumpe der ersten Stufe kann das Grenzvakuum auf 1,33KPa erhöht werden. Das Ansaug- und Auslassprinzip der zweistufigen Hochleistungs-Wasserring-Vakuumpumpe 2BED ist das gleiche wie das der einstufigen Wasserring-Vakuumpumpe 2BE1. Wenn sich das Laufrad dreht, bildet die Innenwand des Hohlraums mit dem Laufrad einen exzentrischen Wasserring, der zwischen den Schaufeln mit Wasser gefüllt ist. Bei der Drehung des Laufrads bewegen sich die Schaufeln periodisch hin und her. Durch die Veränderung des Volumens in der Mitte der Schaufel und das entsprechende Zusammenwirken der festen Ansaugöffnung und der Auslassöffnung werden die Ansaug-, Verdichtungs- und Auslassvorgänge abgeschlossen. Die Funktion der beiden Stufen besteht darin, dass das durch die Kompression der ersten Stufe ausgestoßene Gas in die Ansaugöffnung der zweiten Stufe gesaugt und dann nach weiterer Kompression der zweiten Stufe ausgestoßen wird. Die Funktion der zweiten Stufe ist es, den Abgasdruck der ersten Stufe zu reduzieren, um den Vakuumgrad des Sauganschlusses der ersten Stufe zu verbessern. Außerdem wird der Rückfluss des Differenzdrucks in der Pumpe reduziert. Die zweistufige Wasserring-Vakuumpumpe der Serie 2BED findet breite Anwendung bei der Vakuumverdampfung, der Vakuumkonzentration, der Vakuumrückgewinnung, der Vakuumtrocknung und dem Vakuumschmelzen in der Chemie-, Pharma-, Lebensmittel-, Textil-, Metallurgie- und Elektronikindustrie.
