Kollaborativer Roboter RobotScan series

3-Achsfür die MontagePick-and-Place

Übersicht
SHINING 3D Automation Solutions bieten eine hocheffiziente und konsistente 3D-Digitalisierung für die moderne Fertigung. Durch die Integration fortschrittlicher 3D-Scan-Technologien mit einem Roboterarm, einer Steuerbasis und einer Drehtischlösung liefert das System durchgängige automatisierte Workflows für Chargeninspektion, Inline-Messung, Qualitätskontrolle und digitale Rückverfolgbarkeit.

RobotScan Series
Die RobotScan Series ist darauf ausgelegt, manuelle Abläufe durch robotergestützte Automatisierung zu ersetzen. Sie ermöglicht vollautomatisiertes und standardisiertes 3D-Scannen, um schnell präzise Geometriedaten zu erfassen und automatisch detaillierte Prüfberichte zu erzeugen. Das System unterstützt kundenspezifische Konfigurationen für spezielle Prüfanforderungen und lässt sich in MES-Systeme zur Echtzeit-Rückmeldung und sicheren Datenverwaltung integrieren, was Effizienz und Qualität in der smarten Fertigung erhöht.

Modulares Design — Hauptfunktionen

• Multi-System-Integration
• Hochpräzise Vollfeld-3D-Messung
• Vereinfachter Betrieb & Installation
• Hocheffiziente Inspektion

Standard-Automatisierungslösungen
Die standardisierte Automatisierungslösung der RobotScan Series ist darauf ausgelegt, typische Prüfanforderungen in der modernen Fertigung abzudecken. Sie unterstützt sowohl hochpräzise Streifenprojektion-Scanner als auch tragbare Laserscanner.

Hervorgehobene Konfigurationen und Anwendungsfälle

• RobotScan Q12 — Ausgerichtet auf fein detaillierte Bauteile (Flügelprofile, Halterungen, Steckverbinder, Zahnräder, Gehäuse, elektronische Bauteile). Sensor für die Messung von kleinformatigen Teilen mit komplexen Oberflächen oder scharfen Kanten. Geeignet für Spritzguss, Druckguss, Feinguss und CNC-bearbeitete Teile. Bietet automatisierte optische 3D-Messung mit hoher Wiederholgenauigkeit und Streifenprojektionstechnologie für beste Präzision und detailreiche Daten.
• RobotScan UE Pro2 — Geeignet für kleine und mittelgroße Blechteile, Gussteile, bearbeitete Teile und Formkomponenten. Hohe Materialanpassungsfähigkeit (einschließlich schwarzer, glänzender und reflektierender Oberflächen). Bietet drahtlose und kabelgebundene Konnektivität für flexible Installation vor Ort. Verwendet handgeführte Lasertechnologie, geeignet für Produktionsumgebungen mit hoher Genauigkeit und Effizienz.
• RobotScan Combo+ — Kostenbewusste automatisierte 3D-Scannlösung für Chargenprüfungen von kleinen bis mittelgroßen Gussteilen und bearbeiteten Teilen; unterstützt Komponenten unterschiedlicher Größe wie Abdeckungen, Zierteile, Baugruppen und mittlere Gehäuse.

Steuer- & Inspektionssoftware

• RobotScan Control — Professionelle Automatisierungssoftware zur Steuerung kollaborativer Roboterarme, Servodrehtische und 3D-Scanner. Ermöglicht die vollständige Ausführung von Workflows von der Bahnprogrammierung bis zum 3D-Scan und zur Inspektion über eine prozessorientierte, intuitive Benutzeroberfläche zur Verbesserung von Effizienz und Stabilität der Automatisierung.
• SHINING3D Inspect — Industrielle Inspektionssoftware (PTB-zertifiziert), die hochpräzise 3D-Scan-Daten für detaillierte 3D-Vergleiche, Messungen und die Erstellung von Inspektionsberichten verarbeitet. Liefert verlässliche, rückverfolgbare Prüfergebnisse, die den Anforderungen der Fertigungsqualitätssicherung entsprechen.

Anpassung und Komponenten
Die RobotScan Series bietet vollständig anpassbare Konfigurationen einschließlich Roboterarm (verschiedene Marken und Spezifikationen), SHINING 3D metrologische Scanner, Drehtische, Vorrichtungen, PLC-Systeme, Softwaremodule und Roboterleitbahnen. Unterstützte Roboter-Marken: Huayan Robotics; Universal Robots (UR); FANUC; DOBOT Robotics. Drehtische und Schienen können hinsichtlich Tragfähigkeit, Durchmesser, Rotationsmodi und Arbeitsraum an spezifische Produktionsumgebungen angepasst werden.

Automatisiertes 3D-Scannen in der Praxis

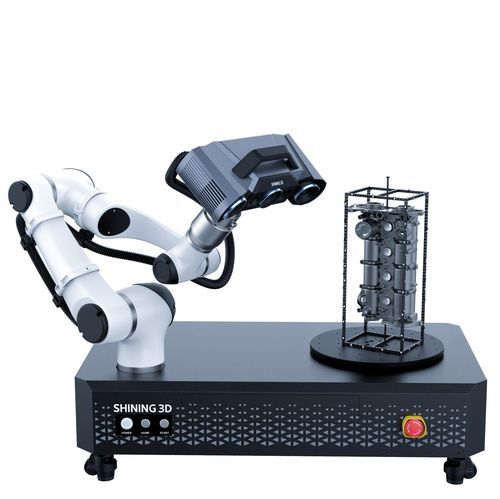

RobotScan kombiniert einen 3D-Scanner, einen Roboterarm, eine Steuerbasis und einen Drehtisch zu einer modularen Lösung. Die Installation umfasst automatische Kalibrierung, visuelle Programmierung zur Erstellung von Workflows sowie Optionen für Belade-/Entladesysteme, um Scannen und Bauteilhandhabung ohne manuelle Eingriffe durchzuführen.

Merkmale / Technische Spezifikationen

• Messbares Objekthöhenmaß: ≤ 500 mm
• Tragfähigkeit Drehtisch: ≤ 20 kg
• Roboter-Typ: Cobot, Huayan Robotics
• Arbeitsradius des Roboters: 800 mm
• Abmessungen: 1030 × 670 × 270 mm
• Gewicht: 70 kg
• Stromversorgung: 100 – 240V (Einphasen, 10A)
• Sicherer Arbeitsbereich: 2400 × 2400 × 1600 mm
