UV-Vis-Detektor SPD series

optischFotodiodenfür Flüssigkeiten

Übersicht
Kompakte Darstellung der Shimadzu UV‑VIS- und Photodiodenarray(PDA)-Detektoren für die Flüssigchromatographie (HPLC, UHPLC). Enthaltene Modelle: SPD-40 / SPD-40V (UV/UV‑Vis), SPD-30AM (Multi‑Wellenlängen), SPD-M40 und SPD-M30A (PDA). Schwerpunkte: Empfindlichkeit, Linearitätsbereich, temperaturgeregelte Optik und austauschbare Durchflusszellen für Anwendungen von Standard‑HPLC bis UHPLC, Halbmikro und präparative Reinigung.

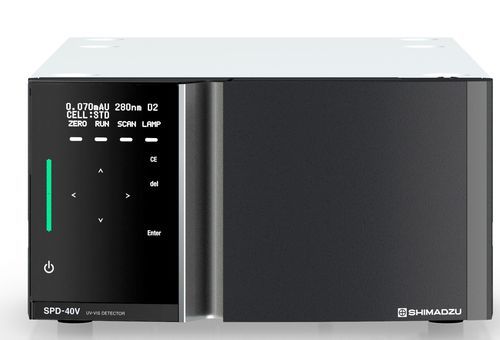

SPD-40 / SPD-40V

• UV‑VIS‑Detektor mit hoher Empfindlichkeit (Rauschpegel ≤ 4,0 × 10^-6 AU) und großem linearen Bereich (bis zu 2,5 AU).
• SPD-40 (UV): Dual‑Wellenlängen‑Modus, 190–700 nm.
• SPD-40V (UV‑Vis): erweiterter Bereich 190–1000 nm.
• Vollständig temperaturgeregeltes optisches System und Durchflusszelle zur Minimierung von Rauschen und Drift.
• Integrierte Zell‑ID speichert Zellinformationen in Methoden‑ und Messdateien.
• D2‑ und W‑Lampem mit integrierten Chips zur Überwachung der Betriebsstunden.
• Vom Anwender austauschbare Durchflusszellen für HPLC, UHPLC, Halbmikro und präparative Anwendungen.

SPD-30AM (Multi‑Wellenlängen‑Detektor)

• Hochempfindlicher Multi‑Wellenlängen‑Detektor, der Multi‑Wellenlängen‑Analyse mit der Bedienfreundlichkeit eines Standard‑UV‑Detektors verbindet.
• Erreicht einen Rauschpegel von 0,4 × 10^-6 AU; die SR‑Cell reduziert Peak‑Dispersion.
• Geeignet für konventionelle HPLC und UHPLC; optionale hochempfindliche Zelle mit 85 mm optischer Weglänge für Spurdetektion.
• Temperaturgeregelte Optik verbessert die Baseline‑Stabilität.

SPD-M40 (PDA‑Detektor)

• Sehr hohe Empfindlichkeit (Rauschpegel ≤ 4,5 × 10^-6 AU) und Linearität (bis zu 2,5 AU) zur Quantifizierung sehr niedriger Verunreinigungspegel in hochkonzentrierten Proben.
• UV‑Sperrfilter zum Schutz vor Probenabbau durch UV‑Licht.
• Triple‑Thermoregulierung: Zelltemperatur, Lampe und Spektrometer thermisch geregelt zur Minimierung von Baseline‑Schwankungen.
• Integrierte Zell‑ID und vielfältige, austauschbare Durchflusszellen für Anwendungen von HPLC bis präparativer Reinigung.
• Softwarefunktionen: i‑PDeA II und i‑DReC zur Verbesserung der Datenqualität und Peak‑Verarbeitung.

SPD-M30A (PDA‑Detektor)

• Erreicht einen Rauschpegel von ca. 4 × 10^-6 AU; die Low‑Volume SR‑Cell reduziert Peakdispersion und verbessert Empfindlichkeit und Auflösung.
• Unterstützt Analysen von konventioneller LC bis ultraschnellen UHPLC‑Analysen; optionale 85‑mm‑Zelle für Spurdetektion.
• Temperaturgeregelte Optik zur Verbesserung der Baseline‑Stabilität.

Downloads & Broschüren
Ausgewählte Anwendungshinweise und Publikationen zur Nutzung in Verunreinigungsanalysen, Düngemittelanalysen und Nexera‑e‑Workflows (Titel und Daten verfügbar):
Impurity Analysis in Pharmaceutical Products with the Advanced Photodiode Array Detector SPD-M40 - 2019-04-05
Analysis of Nitrous Acid and Ammonium Thiocyanate in Fertilizers - 2017-01-11
Analysis of Kakkonto by Nexera-e and SPD-M30A Photodiode Array Detector (Part 2) - 2014-09-05

Anwendungs- und technische Dokumente (Auszug)
Technische Hinweise zu Baseline‑Stabilität, TC‑Optics und Linearitätsverbesserungen (Beispiele):
Eliminating the Effects of Room Temperature Fluctuations Using the Advanced TC-Optics Function in the SPD-M40 - 2019-08-29
Improved Linearity and Quantification Using the SPD-M40 - 2019-07-18

Charakteristiken / Spezifikationen

• Modelle: SPD-40, SPD-40V, SPD-30AM, SPD-M40, SPD-M30A.
• Empfindlichkeit / Rauschpegel: SPD-40/40V ≤ 4,0 × 10^-6 AU; SPD-M40 ≤ 4,5 × 10^-6 AU; SPD-M30A ≈ 4 × 10^-6 AU; SPD-30AM 0,4 × 10^-6 AU.
• Linearer Bereich: bis zu 2,5 AU (modellabhängig).
• Wellenlängenbereiche: SPD-40: 190–700 nm (Dual‑Wellenlänge); SPD-40V: 190–1000 nm.
• Optik: vollständig temperaturgeregeltes optisches System und Zellen; thermische Regelung von Lampe und Spektrometer bei PDA‑Modellen.
• Durchflusszellen: austauschbar für Standard‑HPLC, UHPLC, Halbmikro und präparative Aufreinigung; optionale hochempfindliche 85‑mm‑Zelle.
• SR‑Cell zur Verringerung der Peakdispersion und Verbesserung der Auflösung.
• Integrierte Zell‑ID für Methodentracking und Datenspeicherung.
• Lampenüberwachung: D2 und W mit Nutzungsstunden‑Chips.
• Proben‑schutz: UV‑Sperrfilter (SPD-M40).
• Softwarefunktionen: i‑PDeA II und i‑DReC.
