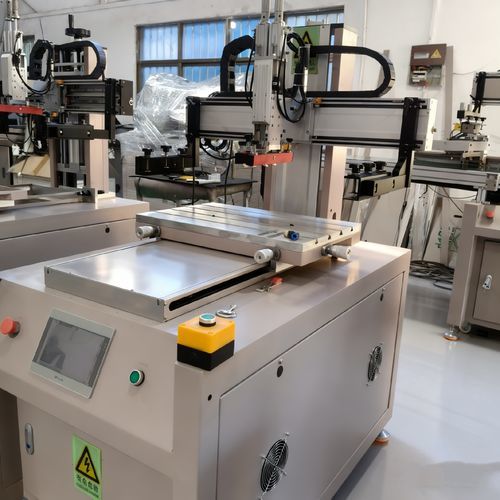

Siebdruckmaschine für Elektronik

für die Kunststoffindustriefür die PapierindustrieHochpräzision

Allgemeine Beschreibung
Diese Tisch-Schiebe-Flachbett-Siebdruckmaschine ist für hochpräzise Flachdruckanwendungen auf einer Vielzahl starrer und halbstarrer Materialien ausgelegt. Sie eignet sich für fein strukturierte Drucke auf gehärtetem Glas, kapazitiven Touchscreens und leitfähigen Keramikteilen sowie auf Kunststoff- und Metallblechen.

Anpassung & Anwendungen

• Anpassung: Sondermodelle können nach Kundenanforderungen konfiguriert werden (Rahmengröße, Vakuumanordnung, Automatisierungsoptionen).
• Hauptanwendungen: hochpräzises gehärtetes Glas, kapazitive Touchscreens, leitfähige Keramikkomponenten.
• Geeignete Materialien: Papier, Kunststoffe (PVC, PET), Glas, Keramik, Metall, Solarpanels, PCB-Platten.
• Branchen: Elektronik, Elektrogeräte, Messtechnik und Fertigung präziser Bauteile, die feinen Flachdruck erfordern.

Maschinenmerkmale

• Rakelsystem & Flutvorrichtung: Hauptstruktur aus importiertem Aluminium; pneumatische Umschaltung zwischen Rakel und Flutleiste; schnelle, präzise Druck- und Höhenverstellung mit Skalenanzeige für reproduzierbare Einstellungen.
• Führung: originale taiwanesische Kreuzrollenführungen für genaue lineare Bewegung und Positionsstabilität.
• Arbeitstisch-Aufbau: GB-Standard Stahlbasis für Stabilität und Verformungsbeständigkeit; anodisierte Aluminiumoberfläche für erhöhte Härte und Kratzfestigkeit.
• Vakuum des Arbeitstischs: geräuscharmer Gebläse-Vakuumgeber für konstante Saugleistung bei reduziertem Geräuschpegel.
• Sicherheitsfunktionen: integrierte Schutzabdeckungen, fotoelektrische Sensoren und Not-Aus-Taster für sicheren und zuverlässigen Betrieb.

Spezifikationen

• Leistung: 400-800 Stk./h
• Maschinengewicht: 550 kg
• Arbeitstischhöhe vom Boden: 950 mm
• Arbeitsflächenmaß: 400 mm × 600 mm
• Vakuumfläche: 300 mm × 500 mm
• Max. Druckfläche: 400 mm × 600 mm
• Vakuumlochdurchmesser: Ø1 mm
• Rahmenstärkenbereich: 20 mm − 40 mm
• Rahmenverstellung: 4 Ecken verstellbar, ±5 mm
