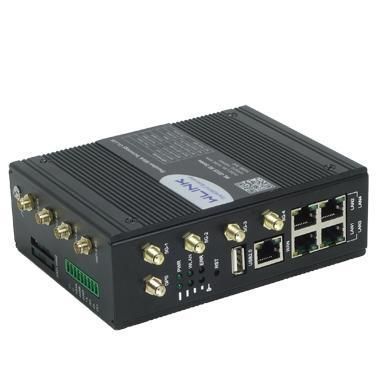

Kabelloses Modem WL-G535

MobilfunkGPSWiFi

Übersicht
Der WL-G535 unterstützt 5G NR in SA‑ und NSA‑Modi mit Abwärtskompatibilität zu 4G LTE und 3G. Er erreicht eine theoretische Spitzenbandbreite von bis zu 3,4 Gbps und verfügt über eine Quad‑Core ARM Cortex‑A53 CPU mit 1,8 GHz sowie eine Hardware‑Verschlüsselungs‑Engine. Der Router bietet 5x GbE‑Ports, RS232/RS485‑Schnittstellen, programmierbare DI/DO, ein Dual‑Band 802.11ax (Wi‑Fi 6) Modul mit bis zu 1,8 Gbps Wireless‑Rate und optionale OpenWrt‑Laufzeitumgebungen für kundenspezifische Lösungen.

Anwendungen

• Fabrikautomation und industrielle Steuerung
• Kommunikation in Smart Grids
• Intelligente Verkehrssysteme
• Umwelt‑ und Fernüberwachung
• Sicherheitsüberwachung und öffentliche Sicherheit
• Digital Signage und andere industrielle IoT‑Szenarien

Highlights

• 5G Dual‑Mode: SA/NSA‑Unterstützung mit industriellem 5G‑Modul, theoretischer Spitzenwert 3,4 Gbps
• Quad‑Core Qualcomm ARM A53 1,8 GHz für Multitasking und niedrige Latenz
• Vielseitige Schnittstellen: 5x Gigabit Ethernet (konfigurierbar 4x LAN + 1x WAN oder 5x LAN), RS232, RS485, DI/DO, USB 2.0
• Wi‑Fi 6 Dual‑Band: 2x2 MU‑MIMO OFDMA — bis zu 600 Mbps auf 2,4 GHz und 1201 Mbps auf 5 GHz
• Flexible OS‑Optionen: WLINK OS (Linux‑basiert) mit optionaler OpenWrt‑Unterstützung
• Cloud‑Management für zentrale Konfiguration, Überwachung und Wartung
• Umfassende Sicherheits‑ und VPN‑Funktionen: DMVPN, OpenVPN, IPsec (IKEv1/IKEv2), L2TPv3, NAT, Stateful‑Firewall, ACL und Paketfilterung

Schnittstellendiagramm / Visuals
Enthält Front‑/Back‑Panel‑Diagramme und Port‑Layout‑Abbildungen (Ethernet‑Ports, SIM‑Steckplätze, Antennenanschlüsse, serielle Ports, I/O‑Klemmleiste).

Lieferumfang

• 1x WL-G535 Router
• 4x Wi‑Fi Antennen
• 4x 5G Magnetantennen
• 1x Ethernetkabel
• 1x Netzteil

Dokumentation
Datenblatt und G Series Schnellstartanleitung verfügbar.

Technische Daten

• Mobilfunk (5G): Multi‑Band 5G NR Unterstützung (z. B. n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79)
• 4G/LTE: zahlreiche FDD/TDD‑Bänder (B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/B41/B42/B48/B66/B71)
• 3G: HSPA/UMTS B1/B2/B3/B4/B5/B6/B8/B19
• Hardware: Qualcomm ARM A53 Quad‑Core 1,8 GHz; 1 GB DDR3; 32 MB NOR Flash (256 MB NAND optional); Hardware‑Watchdog
• Ethernet: 5x Gigabit Ethernet (konfigurierbar 4x LAN + 1x WAN oder 5x LAN)
• USB: 1x USB 2.0
• Seriell / I/O: 1x RS232, 1x RS485, 2x I/O (Trockenkontakt)
• Strom / SIM / Antennen: DC‑Eingang (2‑Pol‑Stecker); 2x SIM‑Slots; 4x SMA‑K 5G Antennenanschlüsse; 2x SMA‑RP Wi‑Fi Anschlüsse; optionaler GPS‑Anschluss
• GPS (optional): Empfindlichkeit -160 dBm; Genauigkeit 2,5 m CEP; Aktualisierungsrate bis 5 Hz
• LEDs: PWR, Signal, WLAN, NET, LAN (LAN1~LAN4, WAN)
• WLAN: IEEE 802.11 n/ac/ax; 2x2 MU‑MIMO OFDMA — 600 Mbps (2,4 GHz), 1201 Mbps (5 GHz)
• Stromverbrauch: DC +9~60 V (Standard 12 V/2 A Adapter); Leerlauf 600 mA@12 VDC; aktiv 750 mA@12 VDC
• Mechanik & Umwelt: galvanisiertes Metallgehäuse mit Erdungsschraube; Abmessungen 142 x 108 x 48 mm (ohne Antennen); Gewicht 750 g (ohne Zubehör); Betriebstemperatur -30 bis +75 °C; Lagerung -40 bis +85 °C; Luftfeuchte 0–95% nicht kondensierend
• Garantie: zwei Jahre
• Konformität: FCC, CE, RoHS, CCC
• Betriebssystem: WLINK OS (Linux‑basiert); optionale OpenWrt‑Unterstützung
• Sicherheit / Firewall: SNAT/DMZ, Port‑Weiterleitung, IP/MAC/Schlüsselwort/Domänen‑Filter, Zugriffskontrolle, Anti‑DoS
• Netzwerkprotokolle: IPv4 (IPv6 optional), PPPoE, UDP/TCP/ICMP/NTP/DHCP, HTTP/HTTPS, UPnP, SNMP, TR‑069
• Netzwerküberwachung: ICMP‑Check, Traffic‑Check, Traceroute, Paketmitschnitt, Bandbreiten‑ und Traffic‑Graphen
• VPN: WireGuard Client/Server, Zerotier, GRE, OpenVPN (TLS1.2), PPTP/L2TP Client, L2TPv3, IPsec (IKEv1/IKEv2), DMVPN
• Netzwerkfunktionen: 5G/WAN Failover, VLAN, Bandbreitenmanagement, NAT/DMZ, IP Passthrough/Port‑Weiterleitung, statisches/dynamisches Routing
• Verwaltung: lokale/ferngesteuerte GUI, Telnet/SSH, WLINK M2M Plattform
• WLAN‑Modi: AP, AP+WDS, Wireless Client, Wireless Ethernet Bridge, WDS
• Wi‑Fi Sicherheit: WEP, WPA/WPA2 Personal/Enterprise, RADIUS‑Support
