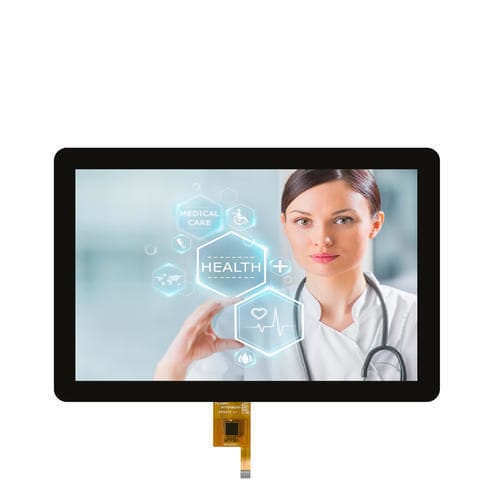

Displaymodul / TFT LCD WTY101A08A01LM

IPSmit kapazitivem TouchscreenMultitouchscreen

Produktübersicht
Dieses 10,1-Zoll TFT-LCD-Touchdisplay (Modell WTY101A08A01LM) verfügt über ein IPS-Panel mit 1280×800 Auflösung und einer LVDS-Video‑Schnittstelle. Das Modul bietet große Betrachtungswinkel, lebendige Farbwiedergabe und eine Bildwiederholrate von 60 Hz. Es ist sonnenlichttauglich, in optischer Verklebung oder Luftverklebung erhältlich und unterstützt ein G+G kapazitives Touchpanel, gesteuert vom Touch‑Controller GT928 über I2C (IIC), geeignet für vielfältige B2B-Anwendungen innen und außen.

Display‑Eigenschaften

• Hohe Auflösung: 1280×800 für scharfe Bilddarstellung.
• IPS‑Technologie: große Blickwinkel und konsistente Farben bei 60 Hz.
• Sonnenlichttauglichkeit: verbesserte Sichtbarkeit bei hoher Umgebungshelligkeit.
• LVDS‑Schnittstelle: stabile Videosignalübertragung mit geringer Latenz.
• Verklebungsoptionen: optische Verklebung oder Luftverklebung zur Erhöhung der Robustheit und optischen Leistung.

Touch‑Panel Merkmale

• Kapazitiver Touch: Multi‑Touch Unterstützung bis zu 10 Punkten.
• Aufbau: G+G (Glas+Glas) für Kratzfestigkeit und Langlebigkeit.
• Touch‑IC: GT928 Controller für zuverlässige Erkennung.
• Touch‑Schnittstelle: I2C (IIC).
• Oberflächenhärte: 6H.

Allgemeine Merkmale

• Kompaktes 10,1‑Zoll Format zur Integration in verschiedene Geräte.
• Großer Betriebstemperaturbereich für unterschiedliche Umgebungen.
• Breite OS‑Unterstützung: Windows, Android, Linux, UNIX, etc.

Anwendungen

• Industrieautomation: HMI‑Panels, Maschinenbedienung, Prozessüberwachung.
• Smart‑Home Bedienfelder und Gerätesteuerungen.
• Medizintechnik: tragbare Geräte, Patientenmonitoring.
• Automotive: IVI, Instrumententafeln, Head‑Units.
• Tragbare Geräte: Tablets, Handterminals.
• Digitale Beschilderung: Indoor/Outdoor Displays und Kioske.

Technische Daten (Tabelle)

• Modell: WTY101A08A01LM
• Größe: 10,1 Zoll (diagonal) | 1280×800
• LCD‑Typ: TFT
• Display‑Typ: IPS
• Schnittstelle: LVDS (Video) / RGB angegeben
• Pin‑Anzahl: 40Pin
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 1000:1
• Sichtfeld: all o'clock; Blickwinkel 80/80/80/80 (Typ.)
• Aktive Fläche: 216.96 × 135.60 mm
• Außenmaße: 229.25 × 149.05 × 2.6 mm
• Anti‑Reflex Optionen: anti‑glare / anti‑reflection / anti‑fingerprint verfügbar
• Touch: kapazitiv G+G, 10‑Punkt, GT928 IC, I2C Schnittstelle
• Oberflächenhärte: 6H
• Verklebungsmethode: optical bonding, air bonding
• Betriebstemperatur: -10°C bis +50°C
• Lagerungstemperatur: -20°C bis +60°C
• Unterstützte Systeme: Windows, Android, Linux, UNIX

Spezifikationen / Technische Spezifikationen

• Modell: WTY101A08A01LM
• Diagonale: 10,1 Zoll
• Auflösung: 1280 × 800
• Paneltyp: TFT IPS
• Schnittstelle: LVDS (Video)
• Pin‑Anzahl: 40Pin
• Helligkeit: 300 cd/m²
• Kontrast: 1000:1
• Blickwinkel: all o'clock, 80/80/80/80 (Typ.)
• Aktive Fläche: 216.96 × 135.60 mm
• Außenmaße: 229.25 × 149.05 × 2.6 mm
• Touch: kapazitiv G+G, 10‑Punkt, GT928 IC, I2C Schnittstelle
• Oberflächenhärte: 6H
• Verklebungsoptionen: optical oder air bonding
• Betriebstemp.: -10°C bis +50°C; Lagertemp.: -20°C bis +60°C
• Anwendungsbereiche: Industrieautomation, Smart Home, Medizintechnik, Automotive, tragbare Geräte, digitale Beschilderung
