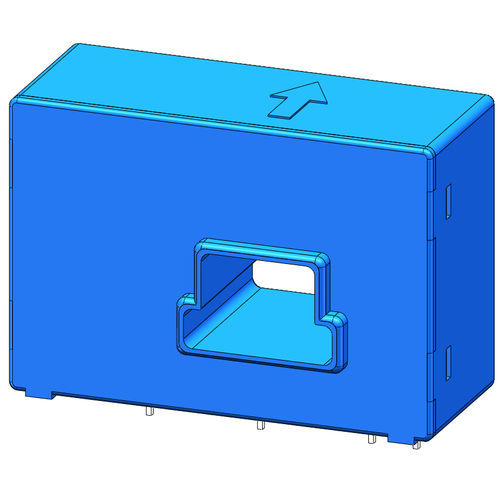

Closed-Loop-Halleffekt-Stromsensor SCB31

Produktdetails
Der geschlossene Hall-Stromsensor der Serie SCB31 ist eine neue Generation von geschlossenen Stromsensoren, die auf dem Hall-Effekt-Prinzip basieren. Er kann Gleichstrom, Wechselstrom und Impulsstrom sowie andere unregelmäßige Wellenformen unter elektrischen Isolationsbedingungen genau messen. Quadratische Perforationen, die für Kupferverbindungen verwendet werden, sind weit verbreitet in Wechselrichtern, Stromversorgungen, Gleichstromtafeln und Schweißmaschinen usw.

Technische Daten

• Nennstrom (Ipn): ±100AT / ±200AT
• Messbereich (Ip): 200AT / 420AT
• Widerstand Rmax: 20~80Ω / 12~70Ω
• Ausgangsstrom: ±50mA / ±100mA
• Übersetzungsverhältnis: 1:2000
• Messwiderstand: 40Ω
• Betriebsspannung: DC ±12V oder ±15V (±5%)
• Genauigkeit @ Ta=25°C: ±0.5% FS
• Linearität @ Ta=25°C: ±0.1% FS
• Offsetstrom: < ±0.2mA / < ±0.1mA
• Offset-Temperaturmerkmale: < ±0.2%/°C
• Thermische Drift von Vo: Typische Werte ±0.1mA, maximal ±0.5mA / Typische Werte ±0.05mA, maximal ±0.25mA
• Di/Dt-Folgegenauigkeit: >100A/us
• Bandbreite: DC ~100kHz
• Ansprechzeit: < 1uS
• Hysterese-Offset: < 0.5mA (wenn=F.S. 0<--- --->Nennstrom)
• Spannungsfestigkeit: 3kVrms/50Hz/min
• Stromverbrauch: 10mA + Ausgangsstrom
• Betriebstemperatur: -40~+125°C
• Lagertemperatur: -40~+125°C

Abmessungen (mm)

• Größenfehler: ±0.5mm
• Primäröffnung: □17*4.5+13*6.5mm
• Präzisionsausgang: □0.64*0.56mm*4, Empfohlener PCB-Ausschnitt: 0.9mm
• Die IP-Anzeigerichtung ist die positive Richtung des Stroms
• Falsche Verdrahtung kann den Sensor beschädigen

Merkmale / Technische Spezifikationen

• Geschlossener Hall-Stromsensor
• Misst Gleichstrom, Wechselstrom, Impuls- und unregelmäßige Wellenformströme
• Elektrische Isolierung
• Quadratische Perforation für Kupferverbindungen
• Anwendungen: Wechselrichter, Stromversorgung, Gleichstromtafel, Schweißmaschinen
• Nennstrom: ±100AT / ±200AT
• Messbereich: 200AT / 420AT
• Ausgangsstrom: ±50mA / ±100mA
• Übersetzungsverhältnis: 1:2000
• Betriebsspannung: DC ±12V oder ±15V (±5%)
• Genauigkeit: ±0.5% FS
• Linearität: ±0.1% FS
• Bandbreite: DC ~100kHz
• Ansprechzeit: <1uS
• Betriebstemperatur: -40~+125°C
