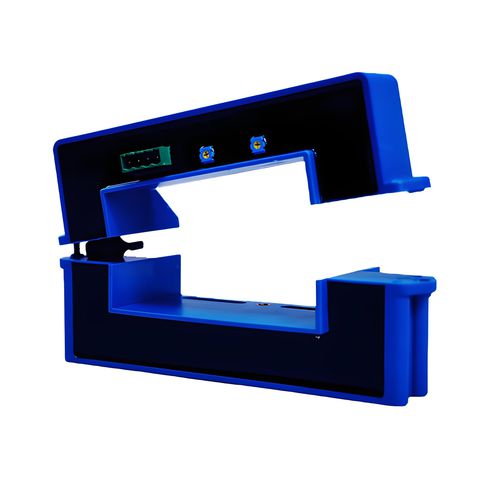

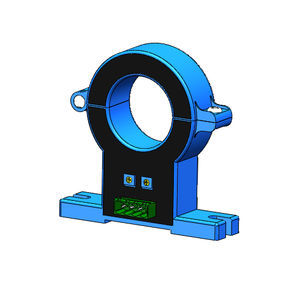

Open-Loop-Halleffekt-Stromsensor SCY10

DCACHochpräzision

Produktübersicht
Der Hall-Stromsensor der SCY10-Serie ist eine neue Generation von offenen Stromsensoren mit geteiltem Kern, die auf dem Hall-Effekt-Prinzip basieren. Er kann Gleichstrom, Wechselstrom, Impulsstrom und verschiedene unregelmäßige Wellenformströme unter elektrischen Isolationsbedingungen genau messen. Der Sensor verfügt über eine quadratische Fensterperforation für Kupferverbindungen und wird häufig in Wechselrichtern, Stromversorgungen, Gleichstromtafeln, Schweißmaschinen und anderen Geräten eingesetzt.

• Offene Schleifenmessung
• Galvanische Trennung zwischen Primär- und Sekundärkreisen
• Misst Gleichstrom, Wechselstrom oder Impulsströme
• Geteiltes Kerndesign ermöglicht das Öffnen/Schließen ohne Entfernen der Sammelschiene für eine einfache Installation
• Große quadratische Lochperforation, hauptsächlich für die Messung von Kupferleiterströmen
• Hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit und starke Überlastfähigkeit

Technische Daten
Parameter (25°C) Modell: SCY10-

Nenn-RMS-Strom (Ipn):

• ±800AT
• ±1000AT
• ±1200AT
• ±1500AT
• ±2000AT
• ±2500AT
• ±3000A

Messbereich (Ip): 2*Ipn
Lastwiderstand Rmax: ≥10kΩ
Ausgangsspannung: ±4V
Betriebsspannung: DC ±12V oder ±15V (±5%)
Genauigkeit @ Ta=25°C: ±1%
Linearität @ Ta=25°C: ±1%
Spannungsfestigkeit: 3kVrms/50Hz/min
Offset-Spannung: < ±30mV
Offset-Temperaturmerkmale: < ±0.1%/°C
Thermische Drift von Vo: < ±1mV/°C (If=0)
Hysterese-Offset: < ±25mV (if=F.S.)
Ansprechzeit: < 7uS
Bandbreite (-3db): ± DC - 4KHZ
Stromverbrauch: <±23mA
Betriebstemperatur: -40~+85°C
Lagertemperatur: -40~+85°C

Abmessungen (mm)
Primäröffnung: □104*40mm
Ausgangsanschluss: 2EDGVC-5.08-4P; Passender Stecker: 2EDGK-5.08-4P
Die IP-Anzeigerichtung ist die positive Richtung des Stroms, OFS ist die Nulljustierung, und GIN ist die Ausgangsregelung
Falsche Verdrahtung kann den Sensor beschädigen
Größenfehler: ±1mm

Anweisungen
Der Hall-Effekt-Stromsensor der SCY10-Serie mit geteiltem Kern ist ein Hall-Stromsensor mit Doppelstromversorgung und offener Schleifenmessung. Es gibt eine galvanische Trennung zwischen den Primär- und Sekundärkreisen des Sensors, die die Messung von Gleichstrom, Wechselstrom oder Impulsströmen ermöglicht. Das geteilte Kerndesign ermöglicht es dem Sensor, sich zu öffnen und zu schließen, ohne die Sammelschiene zu entfernen, was die Installation erleichtert. Die große quadratische Lochperforation ist hauptsächlich für die Messung von Kupferleiterströmen vorgesehen. Zu den Merkmalen gehören hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit und starke Überlastfähigkeit.

Merkmale / Technische Spezifikationen

• Offener Hall-Effekt-Stromsensor
• Geteiltes Kerndesign für einfache Installation
• Misst Gleichstrom, Wechselstrom und Impulsströme
• Galvanische Trennung zwischen Primär- und Sekundärkreisen
• Nenn-RMS-Strom: ±800AT bis ±3000A
• Ausgangsspannung: ±4V
• Betriebsspannung: DC ±12V oder ±15V (±5%)
• Genauigkeit: ±1%
• Linearität: ±1%
• Spannungsfestigkeit: 3kVrms/50Hz/min
• Betriebstemperatur: -40~+85°C
• Primäröffnung: quadratisch 104x40mm
• Ausgangsanschluss: 2EDGVC-5.08-4P
