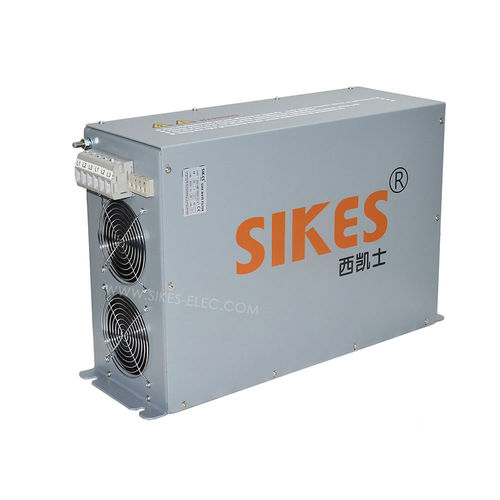

Elektronischer Filter / Tiefpass SWF Series
passivSinus

Elektronischer Filter / Tiefpass
Elektronischer Filter / Tiefpass
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bandbreite
Tiefpass
Typ
passiv
Weitere Eigenschaften
Sinus
Frequenz

Min: 3 Hz

Max: 120 Hz

Spannung

Min: 0 V

Max: 500 V

Primärstrom

11 A

Beschreibung

SWF-Reihen-Sinus-Wellen-Filter wandeln das PWM-Ausgangssignal von Motorantrieben in eine glatte Sinuswelle mit niedrigem Rückstand um; Verringern Sie das Resonanzphänomen, das durch verteilte Kapazitanz und Induktanz des langen Kabels verursacht wird (länger als 50 Meter); Beseitigen Sie die übermäßige Motorspannung, die durch hohes dv/dt verursacht wird, Verringern Sie Geräusche des Motors durch Filteranwendung; Dehnen Sie das Bewegungsleben aus; Schützen der Bewegungsisolierung; Zunahmegetriebeabstand; Mit der Anwendung dieses Filters, kann normaler Motor variablen Frequenzmotor ersetzen. Anwendungen: Ventilatoren, Förderer, Pumpen Hvac-Installationen, Kompressoren Aufzüge, Kräne, Windenergie, UPS, ENV Motorantrieb mit langem Kabel Motorantrieb mit mehrfachen Motoren parallel Mittelspannungsanwendungen (eingesetzt vor dem Aufwärtstransformator) Technische Daten: Nominaler Spannungsbereich: 3*380 bis 500VAC±10% Bewegungsfrequenz: 0-120Hz; Schaltfrequenz:2.0kHz -16K HZ; Restbrummspannung:THDv<5% Spannungsabfall am Nennstrom:≦10% (50HZ); Bewegungskabellänge:Bis 2000m; Arbeits-Modell:Ununterbrochen für Innenoperation Norminal-Motorantrieb-Eingangsleistungsanschlusswerte:3.7kw zu 630kw; Leistungsfähigkeit:98 zur Netzspannung 99%@norminal und zur Energie Überlastungsfähigkeit:150% 60S, 120% 60min Prüfspannung:2240VDC, 2s (Linie/Linie) 2720VDC, 2s (Linien/Fall) Durchschlagsfestigkeit:AC4000V/5mA/60s Isolationswiderstand:Kernwicklung, ≧100MΩ (DC1000V); Klimatische Kategorie (IEC60068-1):25/100/21 Schutz:IP30 (IP40/IP54 auf Anfrage), Innen:IP20 Abkühlen:Interne Gebläseluft Lastart:typische Bewegungslast;Standardaufwärtstransformator;andere lineare Last;

---
