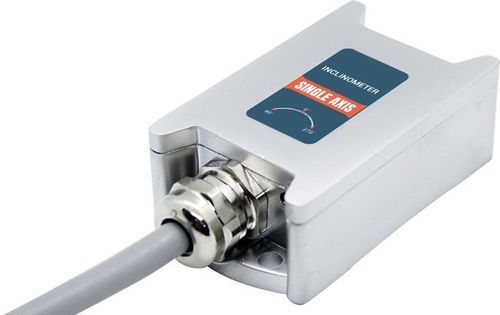

Einachsiger Neigungsmesser WCA360M

RS-485Modbuskapazitiv

Produktbeschreibung
Der Einachs-Neigungssensor WCA360M ist ein kompakter, kostengünstiger Industriesensor für langlebige, stabile Feldmessungen. Er verwendet eine kapazitive MEMS-Sensoreinheit und ein Störfestigkeits-Design, um zuverlässige Neigungsmessungen über einen weiten Temperaturbereich zu liefern. Die Messung erfolgt berührungslos; das Gerät wird direkt am Messobjekt befestigt, ein drehbarer Schaft ist nicht erforderlich.

Hauptmerkmale

• Auflösung: 0,1°
• Bereich: Einachse 0–360°
• Ausgang: RS485 (MODBUS-Protokoll)
• Betriebsspannung: DC 9–36 V
• Betriebstemperatur: -40 bis +85 °C
• Hohe Vibrationsfestigkeit
• Kontaktloses Messprinzip (kapazitive MEMS-Einheit)
• Langlebiger stabiler Betrieb; effektive Lebensdauer bis zu 10 Jahren

Anwendungsbereiche

• PV-Nachführungssteuerung
• Brückenüberwachung
• Gleis-/Schienenüberwachung

Parameter

• Modell: WCA360M
• Messachse: Einachse
• Messbereich: 0–360°
• Auflösung: 0,1°
• Messgenauigkeit: ±0,2° bei 25 °C
• Temperaturdrift: ±0,003 °/°C über -40 bis +85 °C
• Ansprechzeit: 0,1 s (ohne Filterung)
• Betriebstemperatur: -40 bis +85 °C
• Ausgangsschnittstelle: RS485 (MODBUS-Protokoll)
• Ausgangslast: >500 Ω
• Betriebsdauer: 50.000 Stunden (ohne Ausfall)
• Isolationswiderstand: >100 MΩ
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Stoßfestigkeit: 100 g @ 11 ms, drei Achsen (Halbsinus)
• Gewicht: ≤200 g (inkl. 1 m Kabel)
• Installation: Befestigung am Messobjekt; kontaktlose Messung, keine drehende Welle erforderlich

Technische Spezifikationen

• Modell: WCA360M
• Achse: Einachse
• Bereich: 0–360°
• Auflösung: 0,1°
• Genauigkeit: ±0,2° (25 °C)
• Drift: ±0,003 °/°C
• Betriebstemp.: -40 bis +85 °C
• Ansprechzeit: 0,1 s
• Schnittstelle: RS485 (MODBUS)
• Last: >500 Ω
• Lebensdauer: 50.000 h
• Isolierung: >100 MΩ
• Vibration: 10 grms, 10–1000 Hz
• Stoß: 100 g @ 11 ms (3 Achsen)
• Gewicht: ≤200 g (Kabel inkl.)
