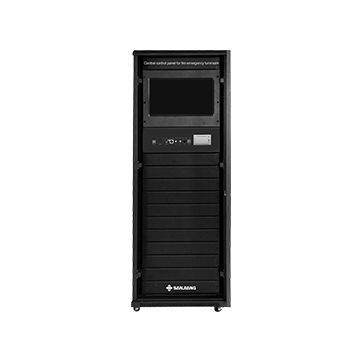

LED-Lichtsteuergerät SJ-C-100W/G7000

CANopenprogrammierbar

Übersicht
Der SJ-C-100W/G7000 Notbeleuchtungs-Controller ist eine Systemplattform, die Brandmeldeverwaltung, Notbeleuchtungsplanung und Evakuierungsführung integriert. Alarm- und Evakuierungsinformationen werden visuell auf Gebäudeplänen dargestellt, um eine intuitive Bedienung und zentrale Steuerung zu ermöglichen. Das System ist skalierbar für netzverteilte Anwendungen und unterstützt Echtzeit-Netzwerküberwachung. Die Kommunikation mit den Alarm-Hosts erfolgt über CAN-Bus (Control Area Network) für hohe Echtzeitfähigkeit und Zuverlässigkeit. Die Windows-basierte Softwareoberfläche zeigt Brandüberwachungsterminals (Melder, Steuerungs-Module etc.) auf Vektorplänen an, sodass Alarme und Störungen klar ersichtlich sind.

Produkteigenschaften

• 19-inch LCD mit integriertem Industriecomputer.
• Automatische Ortung von Brandmeldepunkten und automatische Programmierung/Anzeige von Fluchtwegen auf Plänen.
• Windows-basiertes OS mit menü- und fensterbasierter Bedienoberfläche zur vereinfachten Inbetriebnahme.
• Unterstützt DXF-Format und Vektorgrafiken mit Zoomfunktion zur klaren Statusdarstellung.
• Ausgestattet mit einer speziellen Mikro-Druckereinheit zur Ausgabe von Systemzuständen.
• Mehrstufige Benutzerverwaltung: unterschiedliche Administratorlevel mit konfigurierbaren Rechten für die Systemverwaltung.
• Historische Protokollierung von Brandereignissen, Notfällen, Störungen und Bedieneraktionen.

Betrieb und Funktionen

• Beim Eingang eines Brandalarms vom Brandmelder-Controller schaltet der G7000 automatisch gemäß den hinterlegten Geschossplänen und markiert die Position des Alarmortes im Plan.
• Pläne zeigen automatisch Fluchtwege auf der Vektorkarte an; der Controller verteilt Steuerbefehle an Notbeleuchtungseinheiten, damit diese blinken oder Wege anzeigen und Personen zu den Ausgängen leiten.
• Für die Echtzeitüberwachung und zuverlässige Kommunikation in vernetzten Anwendungen ist der Einsatz der CAN-Bus-Technologie vorgesehen.
• Die planbasierte Darstellung der Endgeräte und die klaren Störungsanzeigen erleichtern die Vorfallverwaltung.
• Typische Einsatzorte: Bürogebäude, Wohnanlagen, Warenhäuser, Sporthallen, Ausstellungsräume, Bibliotheken, Werkstätten, Supermärkte, Hotels und diverse Brandmeldeprojekte.

Technische Daten

• Betriebsumgebung: Innenbereich -10°C ~ 55°C; relative Luftfeuchte ≤95% (40°C ±2°C, keine Kondensation).
• Betriebsspannung: AC 220V ±10% / 50Hz.
• Nennleistung: 100W.
• Betriebsdauer im Notfall: 180 Minuten.
• Schutzart: IP30.
• Verdrahtungsart: Zwei-Bus-System.
• Drucker: Spezielle Mikro-Druckereinheit.
• Norm: GB17945-2010 (chinesisches CCCF).
