All-in-one-PC GMAAB-H12

BoxRackembedded

Produktübersicht Eingebettete PC-Box mit Schaltern, Anzeigeleuchten und USB 2.0-Anschlüssen. Abschließbar und mit leicht erkennbaren farbigen Ein- und Ausschaltmarkierungen, um Auslassungen zu vermeiden. Abnehmbares staubdichtes Netz. Seitenansicht Bild: https://www.goldenmargins.com/wp-content/uploads/2023/05/AAB-H12-1.png Schnittstelle Bild: https://www.goldenmargins.com/wp-content/uploads/2023/05/AAB-H12-2.png Anzahl der PCI-, PCI-E-Steckplätze Bild: https://www.goldenmargins.com/wp-content/uploads/2023/05/AAB-H12-3.png Produktmerkmale

• Alder Lake 12th Gen InteCore i9/i7/i5/i3/Pentium/Celeron LGA1700 Prozessor Intel 7 Prozess, verglichen mit der Standard 7nm Prozessbeschreibungsmethode. Hinweis: Die maximale Leistungsaufnahme beträgt 125W.
• Unterstützt DDR4 2400/2666/2933/3200MHz U-DIMM Speicher ×2, max 64GB.

Vorderseite

• Mit Schaltern, Kontrollleuchten und 2 USB2.0-Anschlüssen (davon ein Dongle-spezifischer USB-Anschluss)
• Abschließbar und mit leicht erkennbaren farbigen Ein- und Ausschaltmarkierungen zur Vermeidung von Versäumnissen
• Abnehmbares staubdichtes Netz, bequem für den Benutzer zu warten

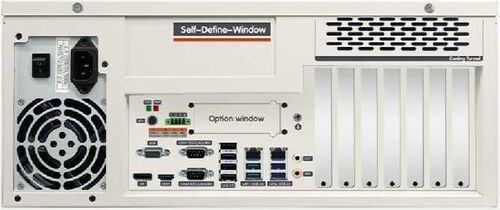

Rückseite

• Unterstützt VGA+HDMI+DP Display-Schnittstelle, LAN ×2, Intel i219V, i210, COM RS232/422/485 ×2 (Standard), 4 xCOM (erweiterbar)
• USB3.2 ×4 (Standard), USB2.0 ×4, USB2.0 ×2 (erweiterbar), PS/2 (optional), LPT ×1 (optional)
• 4pin locking type custom terminals are reserved on the panel, and the default Remote SW and Power Led
• Support rear panel Self-Define-Window and before delivery preset area OptionWindow. Fügen Sie Schnittstellen-Ressourcen nach den Bedürfnissen des Benutzers hinzu.
• PCIE 16X Steckplatz, PCIE 1óX Steckplatz (4X Signal), 1×PCIE 4X Steckplatz (1×Signal), 4× PCI Steckplatz

Spezifikation CPU: Alder Lake 12th Gen Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® LGA1700 Prozessor. Intel 7 Prozess, verglichen mit der Standard 7nm Prozessbeschreibungsmethode. Hinweis: Die maximale Leistungsaufnahme beträgt 125 W Chipsatz: Intel® H610 BIOS: 64Mb SPI FLASH Speicher: 2 x DDR4 2400/2666/2933/3200MHZ U-DIMM Speicher, max: 64GB Anzeige: Bietet eine VGA+HDMI+DP Display-Schnittstelle und unterstützt drei unabhängige Displays. VGA:1920x1200@60Hz, HDMI2.1:4096×2160@60Hz, DP:4096×2160@60Hz Speicher: Optisches Laufwerk x1, 2,5-Zoll-Festplatte x2, 3,5-Zoll-Festplatten x2, M.2 2280SATA/PCIEX1 SSD x1 Netzwerk: LAN x1 Intel® i219V Gigabit Ethernet-Anschluss x1, Intel® i21 OAT Gigabit Ethernet-Anschluss x1 USB: USB 3.2 x4 (Standard), USB2.0 x4, USB 2.0 (erweiterbar) COM: COM x2 (Standard), Unterstützung RS232/485/422, COM RS232 x4 (erweiterbar) Erweiterung: PCIE 16X (5.0) Steckplatz x1, PCIE 16X Steckplatz (2.0/3.0X4 Signal)x1, PCIE4X Steckplatz (2.0/3.0X1 Signal) x1, PCI Steckplatz x1 Audio: Realtek ALC897 Soundkarte (unterstützt Line-out, Mic-in) GPIO: 4-Wege-Eingang und 4-Wege-Ausgang (optional vor Verlassen des Werks) Andere: PS/2, optionale Unterstützung TPM2.0 x1 (vor Verlassen des Werks), LPT x1 (optional vor Verlassen des Werks) Watchdog: Watchdog-Funktion, unterstützt 1~255 Sekunden Systemneustart Stromversorgungsschnittstelle: Standard ATX-Netzteil, AT/ATX-Modus (optional) Betriebssystem: Windows 10/11/Linux Ubuntu/Redhat Enterprise/Fedora Workstation/Open SUSE Arbeitstemp.: -10°C-60°C Lagertemperatur: -40°C-85°C Luftfeuchtigkeit bei der Arbeit: Luftfeuchtigkeit bei der Arbeit Vibration: 5grms/5-500Hz/zufällig/Arbeitsstatus (SSD), 1 grms/5-500Hz/zufällig/Nicht-Arbeitsstatus (HDD) Aufprall: 50g Spitzenbeschleunigung/Halbsinus (kontinuierlich 11ms)/Arbeitszustand (SSD), 20g Spitzenbeschleunigung/Halbsinus (kontinuierlich 11ms)/Nichtarbeitszustand (HDD) EMC/Zertifizierung: CE/FCC Klasse B Optionale CPU-Liste Modell | Anzahl der Kerne | Hauptfrequenz | Turbofrequenz | Leistungsaufnahme I9-12900K | 16 Kerne | 3,9G | 5,2G | 125W I9-12900KF | 16 Kerne | 3,9G | 5,2G | 125W I9-12900KS | 16 Kerne | 4,0G | 5,5G | 150W I9-12900F | 16 Kerne | 3,8G | 5,1G | 65W I9-12900 | 16 Kerne | 3,8G | 5,0G | 65W I7-12700K | 12 Kerne | 3,8G | 5,0G | 125W I7-12700KF | 12 Kerne | 3,8G | 5,0G | 125W I7-12700F | 12 Kerne | 3,6G | 4,9G | 65W I7-12700 | 12 Kerne | 3,6G | 4,9G | 65W I5-12600K | 10 Kerne | 3,6G | 4,9G | 125W I5-12600KF | 10 Kerne | 3,6G | 4,9G | 125W I5-12600 | 6 Kerne | 3,3G | 4,8G | 65W I5-12500 | 6 Kerne | 3,0G | 4,6G | 65W I5-12490F | 6 Kerne | 3,0G | 4,6G | 65W I5-12400F | 6 Kerne | 2,5G | 4,0G | 65W I5-12400 | 6 Kerne | 2,5G | 4,0G | 65W I3-12100F | 4 Kerne | 3,3G | 4,3G | 58W I3-12100 | 4 Kerne | 3,3G | 4,3G | 60W Erweiterbares Panel Das Optionsfenster ist ein erweiterbares Panel, in dem man wählen kann:

• COM x4, COM3/4/5/6, Unterstützung RS232
• USB2.0 x2
• COM x4, COM3/4/5/6, Unterstützung RS232, USB2.0 x2

Frontplatte

• Die Fronttür hat eine eingebaute abnehmbare staubdichte Watte, um externen Staub zu isolieren und ist für den Benutzer leicht zu demontieren und zu reinigen.
• Die Fronttür kann verriegelt werden, um zufälliges Öffnen zu verhindern. Eingebauter seitlicher Stecker, Watchdog-USB2.0-Buchse, Netzschalter und eine USB2.0-Schnittstelle.
• Der leitfähige Schaumstoff sorgt dafür, dass die IO-Schnittstellenschale vollständig mit der leitfähigen Frontplatte in Kontakt kommt und die schädlichen Auswirkungen von Hochspannungskontakt und statischer Elektrizität schnell und systematisch abgeleitet werden, um einen sicheren und zuverlässigen Betrieb der Geräte zu gewährleisten.

Definition der Klemme Bild: https://www.goldenmargins.com/wp-content/uploads/2023/05/definition-of-terminal.png Power light+, Power light-, Schalter+, Schalter- CPU-Lüfter aus Reinkupfer

• Die Wärmeleitfähigkeit von Kupfer ist doppelt so hoch wie die von Aluminium. Unser Unternehmen verwendet Lüfter aus reinem Kupfer. Im Vergleich zu den in der Industrie üblichen Aluminiumlüftern wird die Wärmeableitung erheblich verbessert und die Temperatur der CPU und der CPU-Peripheriegeräte gesenkt, wodurch die Lebensdauer der Geräte verlängert wird.
• Industrielle Anwendungen erfordern in der Regel, dass die Maschinen lange Zeit ununterbrochen laufen, was zu einer kurzen Lebensdauer des Lüfters führt, was in der Industrie zu einem Problem geworden ist. Unser Unternehmen verwendet hochwertige Doppelkugellager für Ventilatoren, die die Lebensdauer des Ventilators im Vergleich zu den in der Industrie üblichen Doppelkugellagern, insbesondere den ölimprägnierten Lagern, erheblich verbessern.

Merkmale / Technische Daten

• Prozessor: Alder Lake 12th Gen Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® LGA1700
• Chipsatz: Intel® H610
• Speicher: 2 x DDR4 2400/2666/2933/3200MHZ U-DIMM, max 64GB
• Display: VGA+HDMI+DP, bis zu 4K
• Speicher: Optisches Laufwerk x1, 2.5" HDD x2, 3.5" HDD x2, M.2 2280 SATA/PCIEX1 SSD x1
• Netzwerk: 2 x Intel® Gigabit Ethernet Ports
• USB: 4 x USB 3.2, 4 x USB 2.0 (erweiterbar)
• COM: 2 x COM (Standard), 4 x COM (erweiterbar), unterstützt RS232/485/422
• Erweiterung: PCIE 16X (5.0) x1, PCIE 16X (2.0/3.0X4) x1, PCIE4X (2.0/3.0X1) x1, PCI x1
• Audio: Realtek ALC897
• GPIO: 4-in/4-out (optional)
• Watchdog: 1~255 Sekunden Systemneustart
• Stromversorgung: Standard ATX, AT/ATX-Modus (optional)
• Betriebssystem: Windows 10/11, Linux Ubuntu/Redhat/Fedora/Open SUSE
• Betriebstemperatur: -10°C bis 60°C
• Lagerungstemperatur: -40°C bis 85°C
• Vibration: 5grms/5-500Hz (SSD), 1grms/5-500Hz (HDD)
• Aufprall: 50g/11ms (SSD), 20g/11ms (HDD)
• Zertifizierung: CE/FCC Klasse B
