Elektronischer Filter / Bandpass

passivOberschwingungdreiphasig

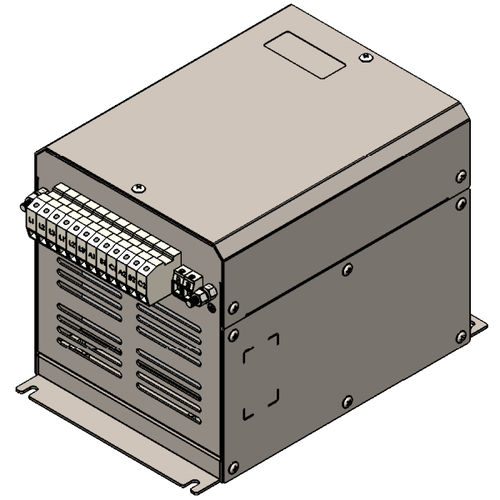

Der passive Oberschwingungsfilter DAQI ® wurde speziell für die Reduzierung von Oberschwingungsströmen entwickelt, die durch nichtlineare Lasten entstehen. Er ist derzeit für Leistungen von 1,5 bis 250 kW erhältlich und verbessert die Netzqualität durch gleichzeitige Reduzierung von Oberschwingungen und Verbesserung des Leistungsfaktors. Das fortschrittliche Design des DAQI ® PHF bietet eine überragende Leistung im Vergleich zu herkömmlichen Oberschwingungsfiltern, indem es die Verzerrung des Oberschwingungsstroms um 80 % reduziert (typischerweise auf 5 % oder weniger bei Volllast), den wahren Leistungsfaktor auf über 95 % korrigiert und die IEEE 519 Oberschwingungsanforderungen erfüllt, wenn es innerhalb der vorgesehenen Parameter betrieben wird. DAQI ® PHF besteht aus Drosseln und Kondensatoren in einer LCL-Anordnung zur Reduzierung eines breiten Spektrums von Oberschwingungen, die mit frequenzvariablen Antrieben und anderen Dreiphasengleichrichtern verbunden sind. Kompatibles Design mit Danfoss VLT® Series Drivers. IEEE 519 IEC61000-3-2 (bis zu 16 A) IEC61000-3-12 (zwischen 16 und 75 A) IEC61000-3-4 (über 75 A) Thdi : THDi98,5% (100% Last);
