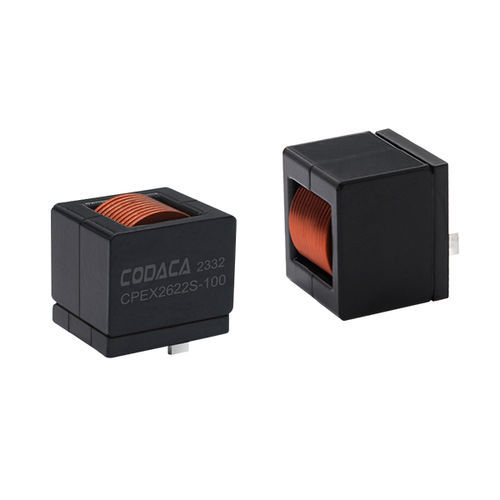

Induktor für Hochstrom CPEX2622S series

MagnetdrahtgewickeltLeistung

■ Hervorragende Gleichstromvorspannungsfähigkeit zur Bewältigung momentaner Spitzenströme. ■ Flachdrahtwicklung für einen sehr niedrigen Gleichstromwiderstand. ■ Der Induktivitätswert und die Gleichstromvorspannungscharakteristik werden durch die Temperatur kaum beeinflusst. ■ Magnetisch abgeschirmter Aufbau, hervorragende Beständigkeit gegen elektromagnetische Störungen. ■ Kompaktes Design spart Leiterplattenmontagefläche. ■ Betriebstemperatur: -55℃～+155℃ (einschließlich Temperaturanstieg der Spule). Anmerkungen alle Daten wurden bei einer Umgebungstemperatur von 25℃ getestet. ■ Induktivitätsmessbedingungen bei 100kHz, 0,1V. ■ Sättigungsstrom：der tatsächliche Wert des Gleichstroms, wenn die Induktivität um 30% ihres ursprünglichen Wertes abnimmt. ■ Temperaturanstiegsstrom：der tatsächliche Wert des Gleichstroms, wenn der Temperaturanstieg ΔT50℃(Ta=25℃) beträgt. besondere Hinweise：Schaltungsdesign, Komponentenplatzierung, Leiterplattengröße und -dicke, Kühlsystem usw. sie alle beeinflussen die Produkttemperatur. Bitte überprüfen Sie die Produkttemperatur in der endgültigen Anwendung. Speichern ■ Produkt in der Verpackung Lagerbedingung: Temperatur 5～40℃, RH≤70%. bei der Entnahme zur Verwendung sollten die übrigen Produkte in Plastikbeuteln versiegelt und unter den oben genannten Bedingungen aufbewahrt werden, um eine Oxidation der Anschlüsse (Elektroden) zu vermeiden, die den Lötstatus beeinträchtigt. eine Lagerung von Codaca Electronic Produkten für länger als 12 Monate wird nicht empfohlen, unter anderen Effekten können die Klemmen eine Degradation erleiden, was zu einer schlechten Lötbarkeit führt. Daher sollen alle Produkte. ■ Innerhalb des Zeitraums von 12 Monaten, basierend auf dem Tag der Lieferung, verwendet werden. lagern Sie die Produkte nicht unter ungeeigneten Bedingungen, z. B. an Orten, die hohen Temperaturen, hoher Luftfeuchtigkeit, Staub oder Korrosion ausgesetzt sind.
