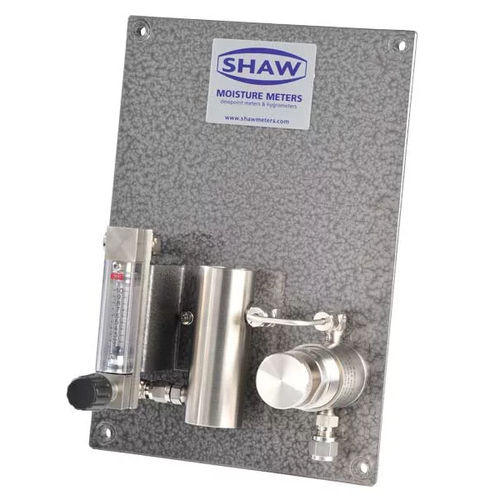

Messgasaufbereitungssystem SU4

Die Beispielkonditionierungseinheit Shaw Moisture Meters Models SU4 ist entworfen, um den Trockner/die Prozesslinie Druck zu verringern, einen Druck und einen Fluss zu geben, die für Maß passend sind. Das System ist für Gas oder allgemeine Druckluftprobenahme bestimmt und den Sensor mit Atmosphärendruck funktionieren lässt. Es kombiniert eine Druckreduzierungssteuerung, Sensor-Halter und einen Strömungsmesser für bis 10 Liter pro Minute (1 – 2 Liter ist für Dauereinsatz üblich). Das SU4 ist für Wandmontage passend und enthält einen Druckregler, Durchflussanzeiger und Sensor-Halter brachte an einer Ofen emaillierten Rückenplatte an. Er bedingt den Fluss des Beispielgases zu den erforderlichen 2 – 10 Litern pro Minute mit nahem Atmosphärendruck für genaue und konsequente Probenahme. Pneumatische Verbindungen mit einer Wahl von ⅛“, von ¼“ oder von 6 Millimeter-Klemmringverschraubung sind wenn erforderlich für Einlass und Ausgang verfügbar.
