Dimmschalter Dimmer AC

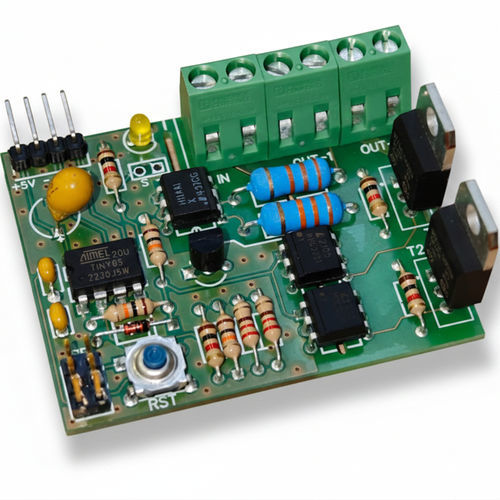

Programmierbarer Digitaler Dimmer Sharebot Der programmierbare digitale Dimmer von Sharebot ist ein Leistungsmodul für die präzise Steuerung von Wechselstromlasten (AC), ideal für die Integration in industrielle Systeme oder elektronische Prototyping-Projekte. Die Steuerlogik wird von einem speziellen Mikrocontroller (Atmel Tiny85) verwaltet, der ein intelligentes und flüssiges Phasenanschnitt-Management an zwei Ausgängen ermöglicht.


Technische Spezifikationen:

• Logikversorgung: 5V DC über dedizierte Pin-Header.
• Kommunikationsprotokoll: Seriell 9600,n,8,1.
• Leistungseingang: Unterstützt AC 50Hz Spannungen von 110V bis 220V. Max. 5A.
• Ausgänge: 2 modulierte Kanäle mit Einzelregelung, gesteuert durch robuste Triacs mit Kühlkörpern zur Gewährleistung der thermischen Stabilität. Max. 5A insgesamt.
• Sicherheit: Die Schaltung ist mit Optokopplern zur galvanischen Trennung zwischen der Niederspannungslogik und dem Hochspannungsleistungsteil ausgestattet.

Hardware-Merkmale:

• Konnektivität: Professionelle Schraubklemmen für sichere Verbindungen des AC-Eingangs und der Ausgänge (OUT-1, OUT-2).
• Benutzeroberfläche: Integrierte Reset-Taste (RST) und Status-LEDs zur sofortigen Diagnose von Stromversorgung und Betrieb.

Hauptanwendungen: Das Modul eignet sich perfekt zum Dimmen von dimmbaren Lampen, zur Drehzahlregelung kleiner Universalmotoren oder zur Leistungssteuerung von Heizwiderständen, alles über einfache serielle Befehle.
