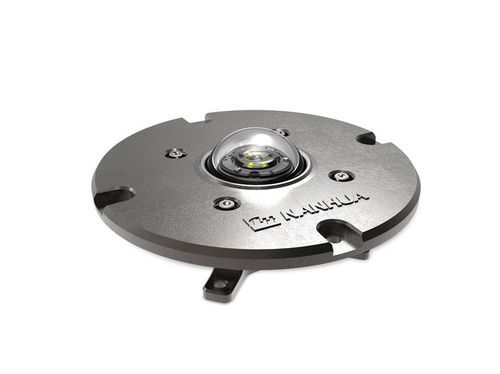

Hindernisfeuer für Helideck LP3

LEDex-geschütztfür Gefahrenzonen

Übersicht
Die Perimeterleuchte LP3 für Helidecks ist für die Markierung von Helideck-Perimetern auf offshore- und schiffsseitigen Landeflächen konzipiert, sowohl für bewegliche als auch für feste Plattformen. Zertifiziert für explosionsgefährdete Atmosphären (Zone 1 und Zone 2), Gasgruppen IIA / IIB / IIC und Temperaturklassen T1–T6.

Hauptmerkmale

• Gehäuse aus Edelstahl 316 für Korrosions- und Vibrationsbeständigkeit in maritimen Umgebungen.
• Professionelles photometrisches Design mit PC-Linse, beständig gegen hohe/niedrige Temperaturen für dauerhafte Leistung.
• Verschluss aus gehärtetem Glas; Einsatz bis -50°C; Stoßfestigkeit 4 J; beständig gegen thermische Schocks und ausgelegt für 5 MPa statischen Druck.
• LED-Lichtquelle mit thermischem Design, das die LED-Chip-Temperatur während des Betriebs unter 85°C hält.
• Dimmfunktion: stufenlose Dimmung via PWM oder RS485 (0–100%) zur Reduzierung von Blendung bei Anflug des Piloten.
• Elektromagnetische Verträglichkeit (EMV) erfüllt.

Produktbeschreibung und Anwendung
Geeignet für die Perimeterbeleuchtung von Helidecks auf beweglichen und festen Offshore-Plattformen, einschließlich Öl- und Gasplattformen, schwimmenden Einheiten und Schiffen. Empfohlen für gefährliche Offshore-Bereiche, die explosionsschutztechnische Zertifizierung und hohe Umweltschutzanforderungen erfordern.

Optik

• Lichtquelle: LED
• Intensität: 30 cd – 60 cd
• Farbe: Grün / Gelb / Blau / Rot / Weiß
• Betriebsart: Dauerleuchten
• Horizontaler Abstrahlwinkel: 360°
• Vertikaler Abstrahlwinkel: 90°

Elektrisch

• Nennspannung: DC 24 V oder AC 100 V – 240 V
• Nennleistung: ≤ 5 W
• Blitzüberspannungsschutz: GD22-2015 L-L 0.5 kV; L-G 1 kV
• Elektrostatische Entladung: GD22-2015 Luftentladung 8 kV
• EMV-Standard: GD22-2015

Mechanisch und Umwelt

• Betriebstemperatur: Ta -50°C bis +60°C
• Luftfeuchtigkeit: 10% bis 95% rF
• Korrosionsschutzklasse: C5
• Kabelverschraubung: 2 × M20 × 1.5 (geeignete EX-Verschraubung verwenden)
• Anschlussterminal: geeignet für Kabel Ø9 – Ø14 mm²; Leiter ≤ 2.5 mm²
• Schutzart: IP67
• Gewicht: 4.3 kg
• Gehäusematerial: Edelstahl 316
• Lichtabdeckung: Gehärtetes Glas

Anwendungen & typische Installationen
Perimeterbeleuchtung von Helidecks auf Öl- und Gasplattformen, schwimmenden Helidecks, Schiffen und anderen gefährlichen Offshore-Bereichen, die explosionsschutztechnische Zertifizierung und hohe Umweltresistenz erfordern.

Technische Daten

• Produktname: Helideck Perimeter Light
• Produktmodell: LP3
• Lichtquelle: LED
• Intensität: 30 cd – 60 cd
• Verfügbare Farben: Grün, Gelb, Blau, Rot, Weiß
• Strahlbild: 360° horizontal, 90° vertikal
• Betriebsmodus: Dauerleuchten
• Spannung: DC24V oder AC100V–240V
• Leistung: ≤ 5 W
• EMV / Überspannung / ESD: GD22-2015 konform
• Betriebstemperatur: -50°C bis +60°C
• Feuchtigkeit: 10%–95% rF
• Korrosionsklasse: C5
• Schutzart: IP67
• Gewicht: 4.3 kg
• Gehäuse: Edelstahl 316
• Abdeckung: Gehärtetes Glas
• Kabelverschraubungen: 2 × M20 × 1.5
