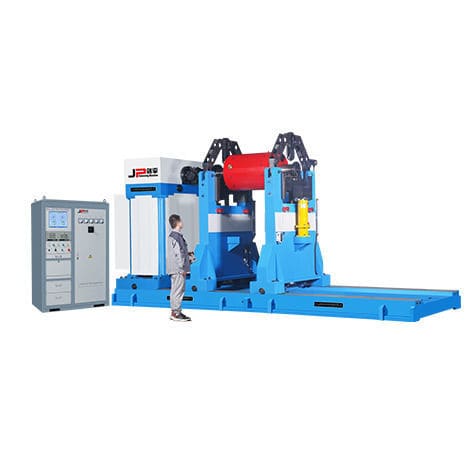

Horizontale Auswuchtmaschine PHW-80000

dynamischfür große Teilefür Rotor

Anwendung Es wird zur Unwuchtkorrektur von rotierenden Werkstücken wie großen und mittelgroßen Motorrotoren, Gebläsen, Zentrifugalrädern, Trockenzylindern und Walzen verwendet. Eigenschaften - Professionell gestaltete Halterungen, die mechanische Kraft effektiv übertragen können, fest und zuverlässig, mit geringer Schwingungsdämpfung und guter Steifigkeit - Hochsensibler Sensor, gute Linearität, langlebig und zuverlässig - Einmalige Kalibrierung, dauerhafte Nutzung, ermöglicht extrem hohe Anfangsunwucht - Spezieller Kardanantrieb für Auswuchtmaschine, stabile Kraftübertragung, schneller Start und einfache Bedienung - Geeignet für Rotoren, deren Außenkreis kein Riemenantriebsgerät verwenden kann oder große Übertragungsleistung erfordert - Fortschrittliches elektronisches Messsystem, benutzerfreundliche HMI, vollständige Funktionen Anwendbar auf große Werkstücke Technische Daten auf einen Blick PHW-50000 PHW-80000 PHW-100000 Massenbereich des Werkstücks (kg) 50000 80000 100000 Maximaler Durchmesser des Werkstücks (mm) Φ3600 Φ4000 Φ4200 Abstand zwischen zwei Stützlagern (mm) Min 600 Min 600 Min 600 Durchmesserbereich des Werkstücks (mm) Φ80~560 Φ80~560 Φ100~650 Maximaler Abstand zwischen Antriebsflansch und rechtem Lagerstütze (mm) 7000 7500 9500 Drehzahl der Hauptachse (r/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 Motorleistung (kw) 110 160 200 Drehmoment der Kardanwelle (N·m) 10000 15000 18000 Bettlänge (mm) 9000 10000 12000 Minimale erreichbare Restunwuchtmenge (emar) ≤1g· mm/kg 1) Frequenzumwandlung 2) Kann auf 75-180 erhöht werden 3) Kann auf 120~240 erhöht werden 4) Stufenlose Geschwindigkeitsregelung Anwendung: Unwuchtkorrektur für große/mittlere Rotoren, Gebläse, Laufräder, Zylinder, Walzen Halterungen: Hohe Steifigkeit, geringe Schwingungsdämpfung Sensor: Hohe Empfindlichkeit, gute Linearität Kalibrierung: Einmalig, dauerhaft Antrieb: Kardan, stabil, hohe Leistung Messung: Fortschrittliches elektronisches System, benutzerfreundliche HMI Werkstückmasse: bis zu 100.000 kg Maximaler Durchmesser: bis zu 4200 mm Motorleistung: bis zu 200 kW Drehmoment: bis zu 18.000 N·m Bettlänge: bis zu 12.000 mm Minimale Restunwucht: ≤1g·mm/kg
