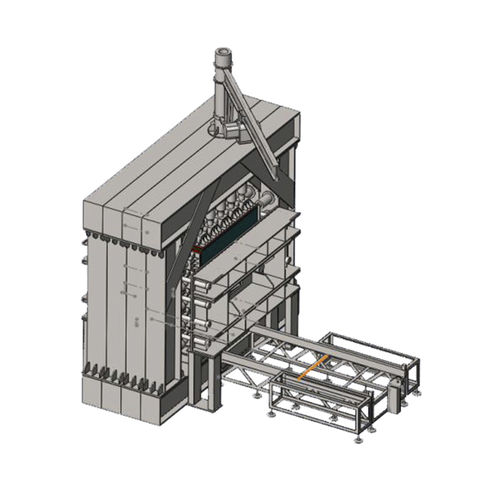

Bewegungssimulationsplattform

Nutzlast

-Aufbringen der erforderlichen Belastung oder Verschiebung auf das Modell, das in der Mitte des Rahmens durch drei Sätze von Bewegungen und ihre verschiedenen Kombinationen platziert wird -Vier kombinierte Hauptrahmen -Dreigeschossiges kombiniertes Teilgerüst -Exoforming Verfahren, Herstellung von Modellen verschiedener Dicken und komplexer Strukturen -Mobil für den Transport von Karosserien -Ausgestattet mit einem Auslegerkran, um die Anforderungen des weltweiten Heben und Transports zu erfüllen -Gitter-Mikro-Mehrpunkt-Verschiebungserfassungs- und -analysesystem und statisches Widerstands-Dehnungstestsystem -Referenznorm für Design und Herstellung: GB/T2611 "Allgemeine technische Anforderungen an Prüfmaschinen" Abmessungen des Modells 2400 × 2400 × 2000 (/1500/1000/500) 1500 × 1500 × 2000 (/1500/1000/500) Prüfkraft ±3000 kN (Schwankungen der dynamischen Kraftamplitude um nicht mehr als ±11 TP1TFS) Prüfdruck Einstellbar im Bereich von 0,04 bis 2,0 (8) MPa, Lastschwankungen von weniger als 51 tp1t Einstellbar im Bereich von 0,02 bis 1,0 MPa, Lastschwankungen von weniger als 51 tp1t X1/X2 Achslast (horizontal) 10000kN/10000kN Belastung der Y-Achse (vertikal) 10000kN Z1/Z2 Achslast (axial) 6000kN/600kN Einzylinderkraft in X1, X2, Y-Richtung 500 kN X1, X2, Y-Richtung Zylindernummer. 60 Einzylinderkraft in Z1, Z2-Richtung 630kN
