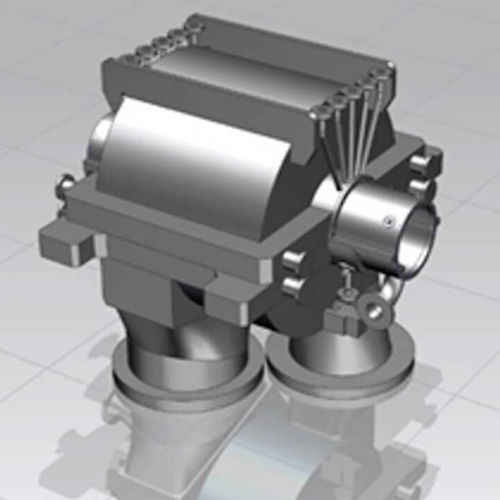

Zentrifugalkompressor EBZ series

Erdgasstationärölgeschmiert

Kurzbeschreibung

• Shaangu entwickelte die EBZ-Serie von zylindrischen (Barrel) Zentrifugalverdichtern mit einem Einzylinder (eine Verdichtereinheit) und einstufigem Kältemittelkreislauf.
• Ausgelegt für kleine und mittlere LNG-Anlagen (bis 2,3 Mio. m³/Tag).
• Für größere Anlagen werden je nach Kältekreis mehrzylindrige Verdichter eingesetzt.

Beschreibung
Die EBZ-Serie ist eine Familie von Fass‑(Barrel) Zentrifugalverdichtern, eingesetzt in Shaangu Mixed‑Refrigerant‑Zügen. Die Bauweise mit Innen- und Außenzylinder minimiert Leckagen und Geräusche. Der Innenzylinder ist herausziehbar, ohne zugehörige Rohrleitungen zu demontieren, was die Wartung vereinfacht.

• Verfügbare Modelle und Nennleistungsbereiche:
• EBZ35 — 0,15–0,3 Mio. m³/Tag
• EBZ45 — 0,3–0,5 Mio. m³/Tag
• EBZ56 — 0,5–0,8 Mio. m³/Tag
• EBZ63 — 0,8–1,2 Mio. m³/Tag
• EBZ71 — 1,2–1,8 Mio. m³/Tag
• EBZ80 — 1,8–2,3 Mio. m³/Tag

Konstruktion & Leistung

• Durchflussbereich: 10–3000 m³/min
• Max. Druckstufe: bis zu 25 MPa
• Serienkonstruktion mit effizienten dreidimensionalen Laufrädern und passend abgestuften Stufen zur Erfüllung von Druckverhältnissen und Effizienzzielen

Vibrationen und Stabilität

• Spezielle Vortex‑ und Axialschlitz‑Geometrien reduzieren Überlaufwirbel und rotorinduzierte Turbulenzen, erhöhen die Rotordämpfung und verringern Schwingungen zur Verbesserung der Betriebsstabilität

Vergleich — Integrierter skid‑Montagerahmen vs traditioneller Rahmen

• Layout: Skid integriert: Verdichter, Getriebe, Schmierölkonsole, Trocktgasdichtung, Ölleitungen und Öl‑Kühlsystem sind auf einer kombinierten Basis mit ein‑geschossiger Anordnung integriert. Traditionell: Ausrüstung wird separat geliefert; Ölleitungen neben der Maschine und Steuerpanele auf der Betonfundamentebene angeordnet.
• Fläche: Skid integriert: Flächenbedarf um über 40 % reduziert. Traditionell: große Grundfläche.
• Hallenhöhe: Skid integriert: keine zweite Plattform erforderlich; Hallenhöhe um 2–7 m niedriger je nach Layout. Traditionell: Plattformen erhöhen Höhe und Investitionskosten.
• Rohbauarbeiten: Skid integriert: nur Pfahlfundament nötig; minimale ziviltechnische Arbeiten. Traditionell: umfangreiche Beton‑ oder Blockfundamente erforderlich.
• Montage vor Ort: Skid integriert: weitgehend werksprefabriziert, vor Ort mechanisch verschraubt. Traditionell: Rohrleitungs‑ und Instrumentenkabel‑Vorbereitung vor Ort erforderlich.

Anwendungen & Prüfungen
Bis Dezember 2019 hatte Shaangu nahezu 30 Mixed‑Refrigerant‑Einzelkreislauf‑Kompressorzüge in Betrieb, sowohl mit herkömmlichen Layouts als auch als integrierte Skid‑Einheiten. Die EBZ‑Serie unterstützt zudem Propan‑Vorkühlung + Mixed‑Refrigerant‑Prozesse, die in einigen großen LNG‑Anlagen eingesetzt werden. Züge werden vor Auslieferung gemäß ASME PTC10 geprüft und haben Feldleistungsprüfungen bestanden.

Technische Daten

• Marke: Shaangu
• Handelsserie: EBZ series
• Anwendungsgröße: kleine und mittlere LNG‑Anlagen (≤ 2,3 Mio. m³/Tag); Mehrzylinder‑Optionen für größere Anlagen
• Modelle und Kapazitäten: EBZ35 (0,15–0,3), EBZ45 (0,3–0,5), EBZ56 (0,5–0,8), EBZ63 (0,8–1,2), EBZ71 (1,2–1,8), EBZ80 (1,8–2,3) Mio. m³/Tag
• Durchflussbereich: 10–3000 m³/min
• Verdichterdruck: bis zu 25 MPa
• Verdichterbauart: Barrel‑Typ mit Innen‑ und Außenzylinder
• Kühlverfahren: Mixed‑Refrigerant Ein‑Kreislauf; unterstützt Propan Vorkühlung + Mixed‑Refrigerant
• Konstruktionsmerkmale: Serienauslegung; 3D‑Laufräder; abgestufte Bauart
• Schwingungsfähigkeit: Vortex‑ und axiale Schlitzstrukturen zur Reduktion von Wirbeln und Erhöhung der Rotordämpfung
• Wartung: herausziehbarer Innenzylinder ohne Demontage von Rohrleitungen
• Montage: integrierter Skid‑Montagerahmen verfügbar — werksprefabriziert, ein‑geschossige Anordnung, reduzierte Hallenhöhe und Fläche, minimale Rohbauarbeiten
• Normen & Prüfungen: Leistungsprüfungen gemäß ASME PTC10 für gelieferte Einheiten
