Durchfluss-Dichtheitsprüfgerät

RotationUnversehrtheit der Dichtungentragbar

Kurzbeschreibung
Leckdichtes Prüfgerät aus Edelstahl zur Durchführung von IPX1–IPX6 Wassereintrittsprüfungen. Verfügt über einstellbare Durchflussraten, geschlossene Wasserkreislauf-Recirculation, integrierten Drehtisch und austauschbare Prüfanschlüsse gemäß IP-Vorgaben.

Allgemeine Beschreibung

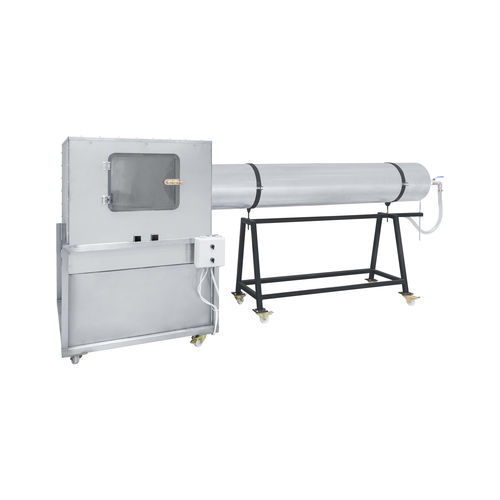

Konstruktion aus verchromter Edelstahlblech mit wasserdichtem Reservoir und Plexiglasabdeckung zur Beobachtung von außen. Integrierter Drehtisch (Ø350–Ø500 mm, nach Kundenvorgabe) zur sicheren Befestigung von Prüfmustern. Das System besteht aus zwei Hauptbaugruppen: der Prüfkammer und dem Abstandsröhrchen (für IPX5/IPX6 Strahlprüfungen). Das Abstandsröhrchen ist mit einer höhenverstellbaren Kurbel, einem Durchflussmesser und einem Handventil zur Einstellung und Überwachung des Durchflusses ausgestattet. Prüfduesen und -anschlüsse sind manuell tauschbar. Das Gerät ist mobil und lässt sich für die Prüfung verriegeln.

Technische Daten
Kammermaße: 1000 × 1000 × 1500 mm (B × L × H)
Maße Abstandsröhrchen-Baugruppe: 580 × 2500 × 1340 mm (B × L × H)
Drehtischdurchmesser: Ø350–Ø500 mm (nach Kundenvorgabe)
Abstandsröhrchen nominal: Ø400 mm, Länge 2500 mm
Getriebemotor: 400 V / 0,18 kW / 24 rpm
Pumpe: 220 V / 1,1 kW / 0–120 L/min (Durchflussmesser und Handventil zur Regelung)
Elektrischer Anschluss: Standard 380 V / 1,3 kW (220 V optional)
Geschlossener Wasserkreislauf mit einstellbaren Durchflussraten; alle Kammermaße können kundenspezifisch angepasst werden. Alle Maße in mm.

IPX-Prüfbedingungen (IPX1 – IPX6)

• IPX1: Wasser: Süß- oder Reinstwasser; Dauer: 10 Minuten; Durchfluss: 0,25 L/min (über Durchflussmesser überwacht, über Ventil eingestellt); Drehzahl: 1 rpm; Abstand: ≥200 mm zwischen Tropfbehälter und Prüfmuster; Atmosphärendruck / Raumtemperatur.
• IPX2: Wasser: Süß- oder Reinstwasser; Dauer: 10 Minuten (4 × 2,5 min); Durchfluss: 0,75 L/min; Neigung: fest 15° (keine Rotation); Abstand: ≥200 mm zwischen Tropfbehälter und Prüfmuster; Atmosphärendruck / Raumtemperatur.
• IPX3: Wasser: Süß- oder Reinstwasser; Dauer: 5 Minuten; Durchfluss: 10 L/min ±5% (momentaner Durchfluss überwacht); Drehzahl: 10 rpm (optional); Rohrschwenkwinkel: ±60° (120° gesamt); Abstand: ca. 300 mm zwischen schwenkbarem Rohr und Prüfmuster; Atmosphärendruck / Raumtemperatur.
• IPX4: Wasser: Süß- oder Reinstwasser; Dauer: 10 Minuten; Durchfluss: 10 L/min ±5%; Drehzahl: 10 rpm (optional); Rohrschwenkwinkel: ±120° (240° gesamt); Abstand: ca. 300 mm zwischen schwenkbarem Rohr und Prüfmuster; Atmosphärendruck / Raumtemperatur.
• IPX5: Wasser: Süß- oder Reinstwasser; Dauer: 3 Minuten; Durchfluss: 12,5 L/min ±5% (momentaner Durchfluss überwacht); Drehzahl: 20 rpm; Düsenabstand: 2,5–3 m; Atmosphärendruck / Raumtemperatur.
• IPX6: Wasser: Süß- oder Reinstwasser; Dauer: 3 Minuten; Durchfluss: 100 L/min ±5% (momentaner Durchfluss überwacht); Drehzahl: 20 rpm; Düsenabstand: 2,5–3 m; Atmosphärendruck / Raumtemperatur.

Bewertungskriterien

• Nach dem Test Außenseite trocknen und das Innere des Prüfmusters inspizieren.
• Im Inneren des Geräts darf keine Feuchtigkeit oder Wasser vorhanden sein.
• Elektronische Komponenten müssen voll funktionsfähig bleiben.
• Das Gerät darf keine physische Verformung durch Druck aufweisen.

Technische Merkmale

• Konstruktion: verchromte Edelstahblech; wasserdichtes Reservoir; Plexiglasabdeckung; Innenbeleuchtung.
• Drehtisch: integriert, Durchmesser Ø350–Ø500 mm (Kundenangabe).
• Abstandsröhrchen: Nenn-Ø 400 mm, Länge 2500 mm; höhenverstellbar via Kurbel.
• Pumpe: 220 V, 1,1 kW, 0–120 L/min (Durchflussmesser und Handventil zur Durchflussregelung).
• Getriebemotor: 400 V, 0,18 kW, 24 rpm.
• Elektrischer Anschluss: Standard 380 V / 1,3 kW (220 V Option verfügbar).
• Geschlossener Wasserkreislauf; einstellbare Durchflussraten; ausgelegt für den Prüfbereich IPX1–IPX6.
• Maße: Kammer 1000 × 1000 × 1500 mm (B × L × H); Abstandsröhrchen-Baugruppe 580 × 2500 × 1340 mm (B × L × H).
• Alle Maße in mm; Kammermaße an Kundenanforderungen anpassbar.
