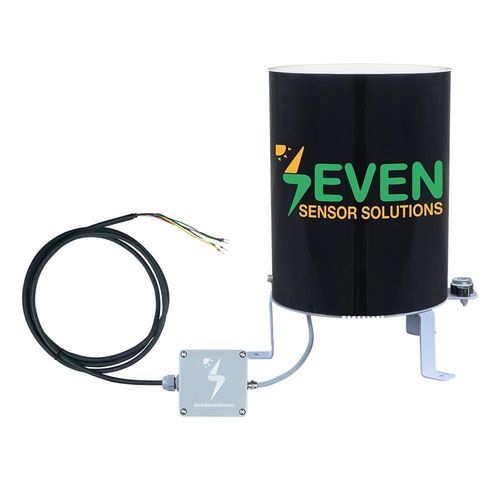

Niederschlagsmesser mit Schwenkbehälter 3S-RG-MB

200 cm2für RS-485 SchnittstellenModbus RTU

Produktüberblick
Der SEVEN 3S-RG-MB ist ein Kipp-Schalen-Regenmesser, der Niederschlag über eine Sammelfläche von 200 cm² mittels Kipp-Schalen-Mechanismus und Reed-Relais misst. Messimpulse werden über RS485 im Modbus RTU-Protokoll übertragen. Der Sensor kombiniert eloxierte, seewasserbeständige Komponenten und Plexiglass-Teile und wird mit einem 3 m LIYY-Kabel geliefert, das UV- und witterungsbeständig ist.

Technische Daten

• Artikelnummer: 3S-RG-MB
• Sensor-Typ: Kipp-Schalen-Regenmesser
• Sammelfläche: 200 cm²
• Messbereich: 600 mm/h
• Auflösung: 0,2 mm
• Genauigkeit: ±1% (0–30 mm/h); ±2% (30–100 mm/h); ±5% (100–600 mm/h)
• Datenausgang: RS485 bis 38400 Baud
• Kommunikationsprotokoll: Modbus RTU
• Stromversorgung: 12–30 V DC
• Stromaufnahme: 35 mA @ 24 V DC
• Elektrischer Anschluss: 3 m LIYY-Kabel, UV- und witterungsbeständig
• Betriebstemperaturbereich: 0°C bis +85°C
• Abmessungen: Ø 160 x 257 mm
• Anschlussdosen-Abmessungen: 70.2 x 82 x 55 (B x L x H)
• Gewicht: 1,4 kg
• Schutzart: IP65
• Gehäusematerial: Plexiglass
• Material Anschlussdose: ABS

Funktionsweise
Das Gerät zählt Kippereignisse der Schale (Auflösung 0,2 mm), die über ein Reed-Relais erfasst werden; jeder Kippimpuls wird über RS485 (Modbus RTU) gesendet, sodass Datenlogger und Überwachungssysteme die kumulative Niederschlagsmenge und Intensität über die 200 cm² Sammelfläche berechnen können.

Anwendungsbereiche

• Meteorologie
• Hydrologie
• Landwirtschaft
• Überwachung von Photovoltaik(PV)-Anlagen
• Industrielle Niederschlagsintensitätsmessungen

Warum SEVEN-Sensoren wählen?

• Kosteneffiziente Lösung für industrielle und Umweltüberwachung, einschließlich PV-Anlagen.
• Eloxierte, seewasserbeständige Komponenten und IP65-Schutz für zuverlässigen Außeneinsatz.
• Einfache Bodenmontage mit dem mitgelieferten Dreibein; ebene Fläche erforderlich, keine zusätzlichen Befestigungsmittel nötig.

FAQ

• Wie installiere ich den Sensor? Folgen Sie dem Benutzerhandbuch für Schritt-für-Schritt-Anleitungen zur Installation und Verkabelung.
• Ist ein Kabel enthalten? Ja, ein 3 m LIYY-Kabel mit UV- und Witterungsbeständigkeit ist enthalten.
• Wie wird der 3S-RG-MB montiert? Bodeneinbau mit dem mitgelieferten Dreibeinfuß; ebene Fläche erforderlich.
• Garantiezeit? 2 Jahre gegen Herstellungsfehler.
• Lieferzeiten? Kleine Bestellungen (bis 5 Stk.): ca. 3–4 Wochen. Großbestellungen (5–100 Stk.): ca. 7–9 Wochen.
• Preisbereich? Richtpreis für Modbus RTU-Modell: 235–420 EUR.
