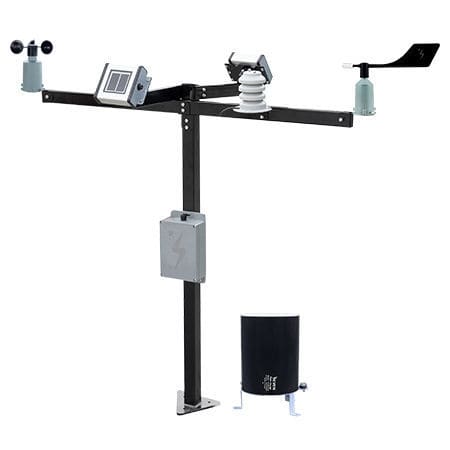

Multisensor-Wetterstation 3S-CWS

Überwachungkompaktfür Sonnenkraftwerk

Produktübersicht
Die kompakte Wetterstation 3S-CWS ist eine professionelle All-in-One-Sensoreinheit, die mehrere meteorologische Messgrößen in einem wetterfesten Gehäuse vereint. Das Gerät liefert einen kompletten Datensatz über Modbus RTU über RS485 und lässt sich direkt in SCADA-, Datenlogger- und Überwachungssysteme integrieren. Einsatzgebiete sind PV-Überwachung, Landwirtschaft, Smart-City-Netze und Umweltforschung.

Funktionsweise
Die 3S-CWS integriert austauschbare externe Sensoren in einem versiegelten, UV-beständigen Gehäuse für eine schnelle und fehlerfreie Installation. Die Anschlüsse sind Plug & Play aufgebaut:

• Das Anschlussgehäuse verfügt über wasserdichte, UV-beständige Steckverbinder.
• Jeder Sensor hat eine eindeutige Pinbelegung, die fehlerhafte Verbindungen verhindert.

Die erfassten Signale werden von der Elektronik verarbeitet und über RS485 im Modbus-RTU-Format übertragen.

Warum die kompakte Wetterstation SEVEN wählen

• All-in-One-Design – mehrere Wetterparameter in einem Gerät
• Normenkonform – ausgelegt nach IEC 61724-1:2021 für PV-Monitoring
• Robustes Gehäuse – UV-geschützt, für den Außenbereich geeignet (IP54 Standard, IP67 optional)
• Schnelle Montage – wird mit Montagesystem, Halterungen und Kabel geliefert
• Einfache Integration – native Kompatibilität mit Modbus RTU-Systemen

Anwendungen

• Solarparks – Messung von Einstrahlung und Umgebungsdaten für PR- und Ertragsanalysen
• Landwirtschaft – Mikroklimadaten zur Optimierung von Bewässerung und Kulturmanagement
• Smart Cities – verteilte Umweltüberwachung und städtische Wettermessnetze
• Forschung & Lehre – verlässliche Datensätze für meteorologische und klimawissenschaftliche Studien

FAQ

• Welche externen Sensoren lassen sich anschließen? Thermopile-Pyranometer, Einstrahlungssensoren (global und POA), Modultemperatursensor, Umgebungstemperatursensor, Windgeschwindigkeits- und Richtungssensoren, Relativfeuchtesensor, Luftdrucksensor, Regenmesser. Sensoren können projektabhängig hinzugefügt oder entfernt werden.
• Ist das Gerät mit SCADA oder Datenloggern kompatibel? Ja, sofern das Host-System RS485/Modbus RTU unterstützt.
• Wie wird der Sensor eingerichtet? Folgen Sie dem Benutzerhandbuch und den bereitgestellten Videoanleitungen für eine schrittweise Einrichtung.
• Ist die Montagevorrichtung enthalten? Ja. Die Einheit wird mit einem beschichteten Stahl-Montagesystem und Halterungen geliefert.
• Ist ein Kabel enthalten? Lieferumfang: 3 m LIYYC11Y PUR-Kabel (UV- und witterungsbeständig), 6-adrig verdrillt inkl. Schutzleiter. Andere Längen auf Anfrage.
• Wie wird das Gerät mit Strom versorgt? Versorgungsspannung: 12–30 V DC (24 V empfohlen).
• Wie hoch ist der Preis des 3S-CWS? Preis abhängig von der Sensorbestückung; Richtpreis ca. 1800 EUR.
• Welche Garantie gibt es? 2 Jahre Herstellergarantie.
• Lieferzeiten Kleine Bestellungen: ca. 1–2 Wochen. Großbestellungen (100+ Einheiten): ca. 6–8 Wochen.

Technische Daten

• Artikelnummer: 3S-CWS
• Gemessene Daten: Global- & Plane-of-Array-Einstrahlung; Modultemperatur; Umgebungstemperatur; Windgeschwindigkeit; Windrichtung; relative Luftfeuchte; Luftdruck; Niederschlag
• Normen: Entspricht IEC 61724-1:2021
• Digitale Ausgänge: RS485 bis 38400 Baud
• Kommunikationsprotokoll: Modbus RTU (optional Modbus TCP/IP)
• Ausgaberate: 1/s
• Betriebstemperaturbereich: -40°C bis +85°C
• Betriebsfeuchtebereich: 0 bis 100 % rF
• Montagestruktur Material: Beschichteter Stahl
• Abmessungen: 635 x 1123 x 1048 mm (B x L x H); höhenverstellbar auf Anfrage
• Gewicht: 5,8 kg
• Schutzart: IP54 (IP67 optional)
• Stromversorgung: 12 bis 30 V DC
• Stromaufnahme: 25 mA @ 24 V DC
• Elektrischer Anschluss: 3 m LIYYC11Y PUR-Kabel, UV- und witterungsbeständig
• Anschlussgehäuse Material: ABS
• Galvanische Trennung: 1000 V zwischen Versorgung und RS485-Bus
