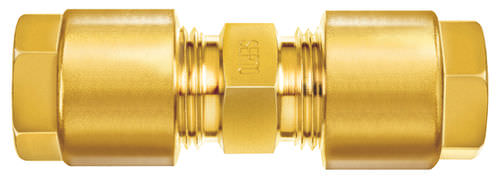

Hydraulische Verschraubung G seriesEinschraubSchneidringgerade
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- hydraulisch
- Befestigung
- Einschraub, Schneidring
- Form
- gerade
- Material
- Messing
- Weitere Eigenschaften
- kompakt, Verbindung
- Durchmesser
Min: 4 mm
(0,157 in)Max: 15 mm
(0,591 in)- Betriebsdruck
125 bar
(1.812,97 psi)
Beschreibung
- einfache, schnelle Montage
- kompakte Baumasse
- grosse Sortimentsvielfalt
- sehr viele Kombinationsmöglichkeiten
G = Anschlussmutter Rohrgewinde (Zoll)
(M und G nicht austauschbar)
Werkstoff
Messing CW617N (CuZn40Pb2), Oberfläche gebeizt
Helium - Leckrate
10-8 mbar " l/s
(bei fachgerechter Montage; siehe Montageanleitung und anzuschliessende Rohre)
Vakuum
Bis 10-4 mbar, höhere Werte möglich
Anzuschliessende Rohre
Kunststoffrohre und nahtlose, gezogene Kupferrohre (insbes. EN 12449/1057) mit sauberer, glatter Oberfläche. Aussendurchmesser innerhalb ± 0,1 mm. Weitere Materialien auf Anfrage.
Zulassungen
SVGW, DVGW und ÖVGW
Einschraubzapfen, Gewinde
Rohrgewinde (Zoll) und metrisches Feingewinde DIN 3852, kegelig Form C, zylindrisch Form B, mit Dichtkante Form E. NPT-Gewinde nach ANSI/ASME B1.20.1-1983.
