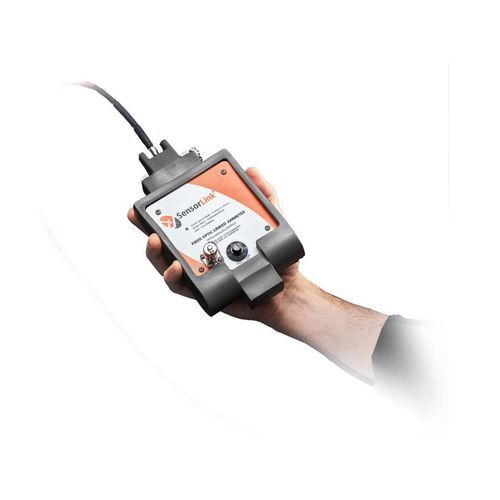

Hochspannungssonde Amp Litewire
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Messgröße
- Hochspannung
Beschreibung
Untertitel
Hochspannungs-Amperemeter-Sonde
Höhepunkte
Übersicht
Der Amp Litewire ist ein True RMS Hochspannungs-Amperemeter, das zur Messung des True RMS-Stroms auf der Primärseite eines Verteilungsnetzes entwickelt wurde. Die Sensorsonde wird an einem isolierten Hot Stick befestigt und auf die Mittel- oder Hochspannungsleitung positioniert. Ein Glasfaserkabel verbindet die Sensorsonde mit einer Empfängereinheit auf Erdpotenzial, die die Stromwellenformmessung als analogen Ausgang an einen Messanalysator liefert.
Der analoge Ausgang ist eine Reproduktion der Hochspannungs-Stromwellenform, genau bis zur 50. Harmonischen, und als 0-2 Volt AC-Signal auf Erde verfügbar. Diese Sonde bietet Versorgungsunternehmen die Möglichkeit, eines von vielen ausgeklügelten Niederspannungsoszilloskopen, Wellenformerfassungsrekordern, Analysatoren oder anderen Analyseinstrumenten zu verwenden, die ansonsten nicht in der Lage sind, Messungen in Primärverteilungs- und Hochspannungsumgebungen zu analysieren.
Das Glasfaserkabel ist physisch robust und bietet gleichzeitig einen Hochgeschwindigkeits-Datenpfad, der für die digitale Wellenformübertragung erforderlich ist. Dieses Kabel ist auch der Hochspannungsisolator zwischen den beiden Einheiten und ist spezifiziert, um 100 kV Isolation pro Fuß bereitzustellen.
Die Sensorsonde hat keine beweglichen Teile und erfordert kein Klemmen am Draht. Das geformte Urethan-Gehäuse ist wasserbeständig und hält hohen physischen Belastungen stand.
Zubehör
Gehäuse
Merkmale / technische Spezifikationen
Hochspannungs-Amperemeter-Sonde
Höhepunkte
- Primärverteilungssonden für CT-Verhältnisprüfungen
- Liefert einen analogen Ausgang für die Wellenformanalyse
- Das Glasfaser-Isolationskabel bringt das Signal auf Erde
- Kompatibel mit den meisten tragbaren Testanalysatoren
Übersicht
Der Amp Litewire ist ein True RMS Hochspannungs-Amperemeter, das zur Messung des True RMS-Stroms auf der Primärseite eines Verteilungsnetzes entwickelt wurde. Die Sensorsonde wird an einem isolierten Hot Stick befestigt und auf die Mittel- oder Hochspannungsleitung positioniert. Ein Glasfaserkabel verbindet die Sensorsonde mit einer Empfängereinheit auf Erdpotenzial, die die Stromwellenformmessung als analogen Ausgang an einen Messanalysator liefert.
Der analoge Ausgang ist eine Reproduktion der Hochspannungs-Stromwellenform, genau bis zur 50. Harmonischen, und als 0-2 Volt AC-Signal auf Erde verfügbar. Diese Sonde bietet Versorgungsunternehmen die Möglichkeit, eines von vielen ausgeklügelten Niederspannungsoszilloskopen, Wellenformerfassungsrekordern, Analysatoren oder anderen Analyseinstrumenten zu verwenden, die ansonsten nicht in der Lage sind, Messungen in Primärverteilungs- und Hochspannungsumgebungen zu analysieren.
Das Glasfaserkabel ist physisch robust und bietet gleichzeitig einen Hochgeschwindigkeits-Datenpfad, der für die digitale Wellenformübertragung erforderlich ist. Dieses Kabel ist auch der Hochspannungsisolator zwischen den beiden Einheiten und ist spezifiziert, um 100 kV Isolation pro Fuß bereitzustellen.
Die Sensorsonde hat keine beweglichen Teile und erfordert kein Klemmen am Draht. Das geformte Urethan-Gehäuse ist wasserbeständig und hält hohen physischen Belastungen stand.
Zubehör
- Sensoraufhängevorrichtung für 8-016 Amp LiteWire (Modell #7-016)
- Sensoraufhängevorrichtung für 8-015 XT Amp LiteWire (Modell #7-017)
Gehäuse
- Hartschalenkoffer für LiteWires (Modell #7045)
Merkmale / technische Spezifikationen
- True RMS Hochspannungs-Amperemeter
- Misst True RMS-Strom auf der Primärseite des Verteilungsnetzes
- Die Sensorsonde wird an einem isolierten Hot Stick befestigt
- Das Glasfaserkabel bietet 100 kV Isolation pro Fuß
- Analoger Ausgang: 0-2 Volt AC-Signal auf Erde
- Genau bis zur 50. Harmonischen
- Wasserbeständiges geformtes Urethan-Gehäuse
- Keine beweglichen Teile, kein Klemmen erforderlich
- Kompatibel mit den meisten tragbaren Testanalysatoren
