Zugkraft-Wägezelle HLM-LC

BalkentypeinachsigDehnungsmessstreifen

Übersicht

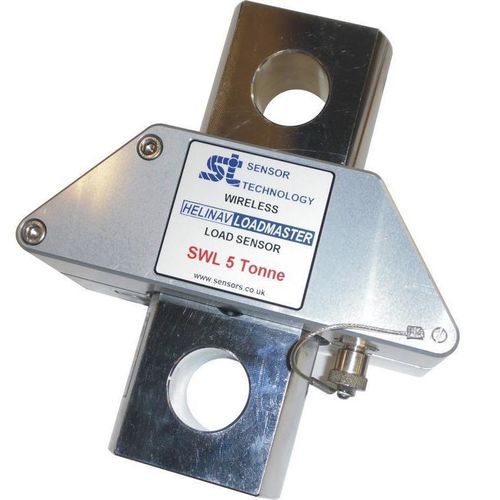

Der kabellose HeliNav LoadMaster Lastsensor ist ein Zugsensor aus Edelstahl mit Dehnungsmessstreifen, entwickelt zur Messung von unterhängefähren Lasten an Hubschraubern. Er bietet drahtlose Echtzeitübertragung und lokale Datenaufzeichnung für die Nachanalyse von Einsätzen. Das Gerät arbeitet in der weltweiten 2,4-GHz-Bandbreite mit zwei robusten internen Antennen und verwendet Fehlerkorrektur sowie Data Whitening zur Sicherstellung zuverlässiger Telemetrie.

Hauptvorteile

• Drahtloser Betrieb für schnelle Montage und Demontage zwischen Luftfahrzeugen
• Funkreichweite bis zu 100 m für flexible Positionierung der Bodencrew
• Abtastrate bis zu 10 Hz für nahezu Echtzeit-Lastüberwachung
• Interner Speicher 32 MBit zur Speicherung von bis zu 280 Stunden Daten
• Externe Versorgung 11–28 V (aufladbar) zur Integration in Bordnetze
• USB-Anschluss zum Herunterladen von Daten auf PC
• PC-Software für Gerätekonfiguration und Datenexport inklusive
• Konfigurierbares automatisches Abschalten zur Batterieschonung
• Duale robuste interne Antennen für erhöhte Verbindungszuverlässigkeit
• FCC Part 15 konform
• Datenexport nach Excel für Analyse und Berichte

Kompatibilität & Schnittstellen

• Kompatibel mit dem HeliNav Handheld Receiver zum Empfangen und Anzeigen von Daten mehrerer Sensoren
• Kompatibel mit der HeliNav Receiver Interface zur Ausgabe via RS232/RS422 oder analogen/digitalen Kanälen zur Integration
• Kompatibel mit dem HeliNav Cockpit Display zur kabinen- oder fenstermontierten Anzeige der aktuellen Last in verschiedenen Benutzerformaten

Technische Daten

• Sensortyp: Dehnungsmessstreifen-basiert, Zugsensor aus Edelstahl
• Drahtloses Band: 2,4 GHz weltweit harmonisierte ISM-Band
• Antennen: doppelte interne robuste Antennen
• Funkzuverlässigkeit: Fehlerkorrektur und Data Whitening
• Übertragungsreichweite: bis zu 100 m (Sichtverbindung, abhängig von der Umgebung)
• Abtastrate: bis zu 10 Messwerte pro Sekunde
• Interner Speicher: 32 MBit (ca. bis zu 280 Stunden aufgezeichneter Daten)
• Datenübertragung: USB-Verbindung zum PC
• Stromversorgung: extern 11–28 V (aufladbar)
• Ausgänge (über Empfänger/Interface): RS232, RS422, analog oder digital nach Bedarf
• Software: PC-Konfigurations- und Exportsoftware inklusive
• Normen: FCC Part 15
