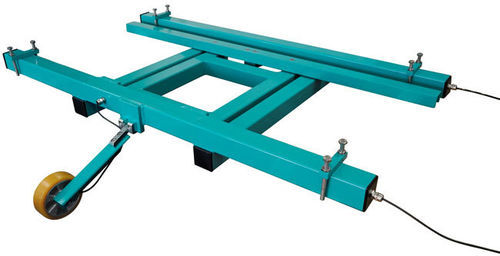

Bandwaage

Produktüberblick
Kontinuierliche Schüttgutmessung in Gurtförderanlagen. Die Einrollen-Bandwaage erfasst das Gewicht des Materials auf einem bandabschnitt mit Wägezellen und ermöglicht so kontinuierliche Gewichtserfassung und Durchsatzberechnung in t/h.

Hauptmerkmale

• Kontinuierliche Gewichtserfassung
• Förderstärken: 45–800 t/h
• Bandbreiten: 500–1.350 mm
• Effiziente Datenerfassung über integrierte Steuerung
• Einfache Montage vor Ort
• Geringe Einbautiefe

Messprinzip
Das Gewicht des Fördergutes wird mit einer DMS-Biegestab-Wägezelle gemessen. Die Bandgeschwindigkeit wird kontinuierlich über ein Messrad mit Geschwindigkeitssensor erfasst. Aus Gewicht und Bandgeschwindigkeit wird der Durchsatz (t/h) berechnet.

Auswertung / Steuerung
Die Signalauswertung und Berechnung der Werte erfolgt über eine SPS, die in einem kompakten Schaltschrank integriert ist. Die Steuereinheit ist serienmäßig mit einer Profinet-Schnittstelle ausgestattet und lässt sich so leicht in die Anlagenautomatisierung integrieren.

Montage / mechanischer Aufbau
Die Bandwaage ist für die einfache Montage in vorhandenen Gurtförderern ausgelegt. Die Tragholme der Waage werden an der Förderstruktur verschraubt. Durch die standardisierte Bauweise lässt sich die Konstruktion durch Kürzen der Stäbe an unterschiedliche Bandbreiten anpassen, wodurch die Waage universell einsetzbar ist.

Charakteristika / technische Spezifikationen

• Ausführung: lackiert
• Material Wägezelle: Edelstahl
• Erreichbare Genauigkeit: ± 0,03 %
• Schutzart Wägezelle: IP 68
• Mechanische Überlastbarkeit: bis zu 5× Nennlast (bezogen auf die Nennförderstrecke)
• Maximale Förderstärke: ca. 800 t/h
• Systemgenauigkeit: typ. 1–2 % zwischen 20 und 100 %
• Betriebstemperatur: -20 °C … +50 °C
• Bandbreitenspektrum: 500 – 1.350 mm (je nach Band vor Ort)
