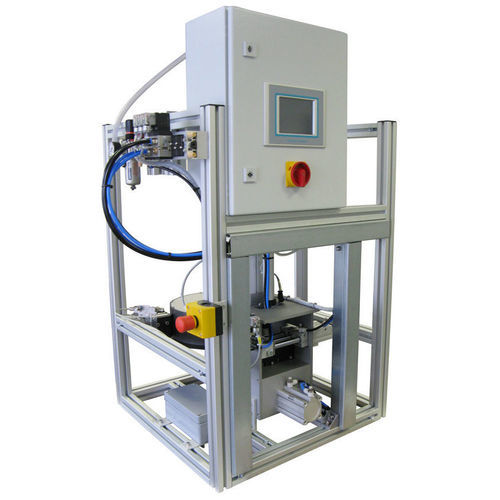

Auswahleinheit für Schüttgüter SPC series

für Feststoffedrehende Probenbecherautomatisch

Produktüberblick
Ein automatisches Sandprüfsystem gehört heute zu einer modernen Ausstattung einer Sandaufbereitung. Die SPC ist ein universelles Messsystem zur Regelung des Aufarbeitungsprozesses an Chargenmischern durch Probenentnahme. Das System entnimmt repräsentative kleine Proben des durchfließenden Sands, bereitet die Probe in einem zylinderförmigen Probenträger auf und führt automatisierte Prüfungen durch, um Korrekturdosierungen für die nächste Charge zu ermöglichen.

SPC II — Einbau an einer Bandübergabestelle
Zur Montage an einer Bandübergabestelle: das Standard-System SPC II wird bevorzugt an der Übergabestelle zwischen Mischer und Formanlage installiert. Ein Miniatur-Drehteller entnimmt kontinuierlich kleine Sandmengen aus dem Fluss und füllt damit einen zylinderförmigen Probenträger (Durchmesser 50 mm, Höhe 100 mm). Die Probe wird auf Verdichtbarkeit und optional auf Druck- oder Scherfestigkeit, Feuchtegehalt und Temperatur geprüft. Die Anzahl der Proben je Charge ist einstellbar. Das System verfügt über wenige bewegliche Teile, was lange Lebensdauer und geringen Wartungsaufwand sichert.

SPC III — Proben direkt vom Mischer
Zur Montage an einem Mischer mit Entnahme- und Aufbereitungseinheit: SPC II mit einer Entnahme-/Aufbereitungseinheit wird direkt am Mischer montiert. SPC III ist geeignet für Mischer mit feststehendem Mischbehälter und erfordert eine Öffnung in der Mischbehälterwand von ca. 70 mm. Die Sandprobe wird aufbereitet und anschließend in den zylindrischen Probenträger abgegeben. Die gleichen Messungen wie beim Standard-System sind verfügbar.

SPC IV — Probenahme von einem Förderband
Zum Einbau an einem Förderband mit mechanischer Probenahmeeinrichtung: dieses System besteht aus dem Standard-System, ergänzt um eine mechanische Vorrichtung zur direkten Probenentnahme von der Förderbandoberfläche. Die mechanische Vorrichtung kann je nach Kundenanforderungen unterschiedlich ausgeführt werden. Das System führt die gleichen Prüfungen wie die Standardausführung durch.

Gemessene Größen

• Verdichtbarkeit
• Druckfestigkeit (optional)
• Scherfestigkeit (optional)
• Feuchte (optional)
• Temperatur (optional)

Systemeigenschaften

• Modulares Basismodell erlaubt Einbau in verschiedenen Positionen (Bandübergabe, direkt am Mischer, Probenahme vom Förderband).
• Selektive / kontinuierliche Probenahme per Miniatur-Drehteller (SPC II) oder mechanische Entnahmeeinrichtungen (SPC IV) bzw. integrierte Entnahmeeinheit am Mischer (SPC III).
• Geringe Anzahl beweglicher Teile für lange Lebensdauer und niedrigen Wartungsaufwand.
• Einstellbare Anzahl von Proben pro Charge.
• Automatisierte Rückkopplung zur Korrektur von Wasser- und Bentonitzugaben für folgende Chargen basierend auf Messwerten.

Charakteristika / technische Spezifikationen

• Modell / Serie: SPC
• Probenbehälter: Durchmesser 50 mm, Höhe 100 mm
• Erforderliche Öffnung in der Mischerwand für SPC III: ca. 70 mm
• Typische Einbauorte: Bandübergabe (SPC II), direkt am Mischer (SPC III), Probenahme vom Förderband mit mechanischer Vorrichtung (SPC IV)
• Erfassbare Messgrößen: Verdichtbarkeit; optional: Druck-/Scherfestigkeit, Feuchte, Temperatur
• Probenahmeverfahren: Miniatur-Drehteller, mechanischer Probenehmer oder integrierte Entnahme-/Aufbereitungseinheit am Mischer
• Einstellbare Probennahmefrequenz / Anzahl Proben pro Charge
• Konstruktion: modular, wenige bewegliche Teile, ausgelegt auf geringe Wartung und lange Lebensdauer
