Dosierstation

Übersicht

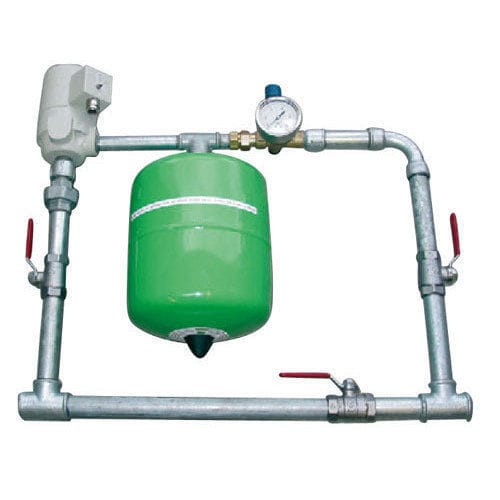

Wasser- und Dampfdosiereinheiten zur kontrollierten Zugabe von Wasser und Dampf in industriellen Prozessen. Einbaufertig montierte Einheiten, kompatibel mit Novatronic-Steuerkomponenten.

Dosiereinheiten für Wasser

• Durchsatz bei Kolbenhub 1 mm: bei 1,0 bar 0–500 l/h; bei 3,0 bar 0–2.500 l/h
• Durchsatz bei Kolbenhub 2 mm: bei 1,5 bar 0–1.250 l/h; bei 3,0 bar 0–2.500 l/h
• Anschluss: 3/4"
• Lieferzustand: einbaufertig montiert

Hochleistungsvarianten (Wasser)

• Baugrößen: DN 15–DN 50
• Durchsatz bei 3,0 bar: 1 800–15 500 l/h
• Elektro-pneumatische Proportional-Regelventile empfohlen für empfindliche Leitungen oder hohe Durchsatzmengen
• Lieferzustand: einbaufertig montiert

Dosiereinheiten für Dampf

• Baugrößen: DN 25–DN 65 mit elektro-pneumatischen Proportional-Regelventilen
• Zugabemengen bei 8 bar: 625–3 750 kg/h
• Lieferzustand: einbaufertig montiert

Novatronic-Kompatibilität

• Kompatibel mit der Novatronic C-Steuereinheit und dem Plastizitätssensor
• Komponenten in über 800 Anlagen weltweit im Einsatz

Technische Daten

• Produkt: Wasser- und Dampfdosiereinheiten
• Wasser (Kolbenhub 1 mm): 0–500 l/h (1,0 bar); 0–2 500 l/h (3,0 bar)
• Wasser (Kolbenhub 2 mm): 0–1 250 l/h (1,5 bar); 0–2 500 l/h (3,0 bar)
• Anschlüsse: 3/4"
• Baugrößen Wasser: DN 15–DN 50 (3,0 bar: 1 800–15 500 l/h)
• Baugrößen Dampf: DN 25–DN 65
• Dampf-Durchsatz (8 bar): 625–3 750 kg/h
• Ventiltechnik: elektro-pneumatische Proportional-Regelventile
• Lieferzustand: einbaufertig montierte Einheiten
• Systemintegration: kompatibel mit Novatronic C und Plastizitätssensor
