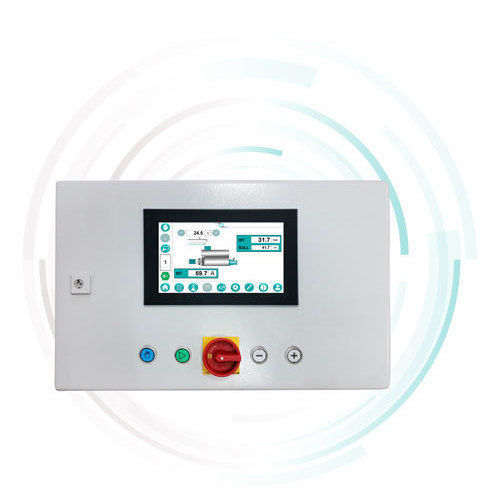

Programmierbare elektronische Kontrolleinheit NOVATRONIC C3

für Kontrollwaagenembeddedfür Fernbedienung

Produktübersicht
Die NOVATRONIC C3 ist eine vollständig anpassbare elektronische Regeleinheit von Sensor Control GmbH, basierend auf der bewährten Novatronic C2 und speziell für die Keramikindustrie entwickelt, um Feuchte und Plastizität keramischer Massen reproduzierbar zu steuern.

Funktionen und Vorteile

• Gleichmäßige Plastizität: sorgt für eine konstante und reproduzierbare Plastizität des Tons, erforderlich für optimale Trocknungs‑ und Brennergebnisse.
• Energieeffizienz: präzise Feuchteregelung reduziert den Energieverbrauch und die Betriebskosten.
• Benutzerfreundlichkeit: intuitive Bedienoberfläche zur schnellen Anpassung an unterschiedliche Produktionsbedingungen.

Regelung
Die NOVATRONIC C3 basiert auf einer SPS und ist für einzelne Aufbereitungsmaschinen sowie Produktionslinien mit bis zu fünf Aufbereitungsmaschinen (z. B. Pfannenmühlen, rotierende Siebzuführer, Einfach- und Doppelwellmischer zur Extruderzufuhr) ausgelegt. Folgende Parameter können zur Regelung der Zugabe von Wasser, Dampf und Trockenstoffen verwendet werden:

• Feuchte [%]
• Stromaufnahme [A]
• Plastizität [%]
• Temperatur [°C]
• Gewicht [kg]
• Materialdurchsatz [cm3]
• Füllstand [%]
• Bandgeschwindigkeit [ms-1]

Kunden können zwischen SIEMENS S7 oder B&R SPS‑Hardware wählen. Einzelregelkreis, Kaskadenregelung und in Kombination mit einer Bandwaage Feed‑Forward‑Regelung werden unterstützt.

Analyse
Die Messdaten werden in einer Datenbank gespeichert und grafisch zur Prozessauswertung dargestellt. Zusätzlich zu den Regelparametern können folgende Daten erfasst werden:

• Wasser-/Dampfverbrauch [L]
• Wasser-/Dampftemperatur [°C]
• Wasser-/Dampfvolumenstrom [Lh-1]
• Materialverbrauch [kg]
• Wirkleistung [Ws]
• Lastprofil [W]

Vernetzung
Alle Messdaten können via gesicherter VPN‑Verbindung in das Firmennetzwerk importiert werden, um Datensicherheit zu gewährleisten. Bedienung ist mobil oder vom Büro möglich. Remote‑Service und Diagnose über Breitbandverbindung mit visueller und akustischer Kommunikation zwischen Kunde und Servicetechniker sind verfügbar.

Novatronic C2+ (erweiterte Version)
Die Novatronic C2+ ist eine kompakte, SPS‑basierte Weiterentwicklung für die Regelung einzelner Aufbereitungsmaschinen und in den Abmessungen kompatibel zur C2 für einfachen 1:1‑Austausch. Wichtige Merkmale:

• Erfassung der Leistungsaufnahme der Einheit (erforderlich)
• Möglichkeit zum Anschluss zusätzlicher Steuergrößen (z. B. Bandwaage, Feuchtesensor am Einlauf) und Messgrößen (Druck via Plastometer, Ausgangsfeuchte, optionale Temperatur) für Kaskadenregelung
• Ansteuerung von bis zu drei Ventilen (1x Impulsventil, 2x Stellventile) mit manueller Übersteuerung; zwei potentialfreie Alarmkontakte
• Integration mit Bandwaagen für Feed‑Forward und Kopplung mit Plastizitäts‑ und Feuchtesensoren nach Messaufgabe
• Lieferbar komplett mit Dosieraggregaten für Wasser und Dampf oder als Einzelgerät zur Integration in bestehende Peripherie

Technische Daten

• Marke: Sensor Control GmbH
• Modell: NOVATRONIC C3 (Produktfamilie Novatronic inkl. C2+)
• Systemtyp: SPS‑basierte Regeleinheit (wahlweise SIEMENS S7 oder B&R)
• Einsatzgebiet: Einzelmaschinen und Produktionslinien (bis zu 5 Aufbereitungsmaschinen)
• Mess‑/Regelgrößen: Feuchte [%], Plastizität [%], Stromaufnahme [A], Temperatur [°C], Gewicht [kg], Durchsatz [cm3], Füllstand [%], Bandgeschwindigkeit [ms-1]
• Erfasste Analysedaten: Wasser-/Dampfverbrauch [L], Temperatur [°C], Volumenstrom [Lh-1], Materialverbrauch [kg], Wirkleistung [Ws], Lastprofil [W]
• SPS‑Hardware: SIEMENS S7 oder B&R (wählbar)
• Datenaufzeichnung: Messdaten in Datenbank mit grafischer Auswertung
• Vernetzung: Integration ins Firmennetzwerk, gesicherte VPN‑Verbindung, Remote‑Service möglich
• Optionale Komponenten: Plastometer, Dosieraggregate Wasser/Dampf, Bandwaage und peripherieabhängige Sensorik
• Varianten: Novatronic C3 (modular, individualisierbar), Novatronic C2+ (kompakter Regler für einzelne Maschinen)
