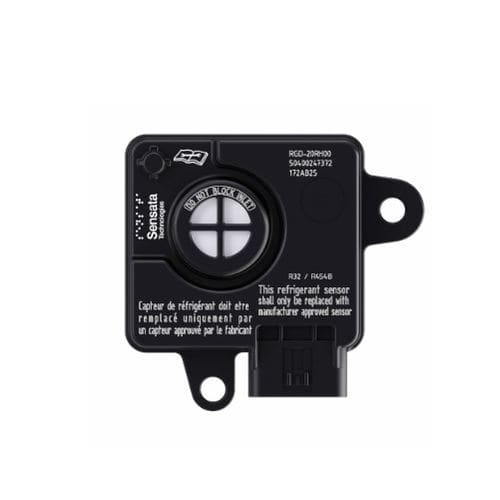

Kältemittelsensor für A2L-Kühler RGD series

R454BR32Infrarot

Übersicht
A2L-integriertes Kältemittel-Detektionssystem für OEM-Anwendungen in der Klima- und Kältetechnik. Betrieb mit 9–30 VDC, unterstützt Modbus RS485-Kommunikation und bietet eine Doppelrelais-Ausgangsoption zur Systemintegration.

Merkmale
Ausgestattet mit Modbus RS485 und Doppelrelais-Ausgang für einfache Integration in Klima- und Kälteanlagen. Entwickelt zur Erfüllung von UL60335-2-40 ed. 4 und UL60335-2-89. Keine Kalibrierung im normalen Betrieb erforderlich. Kompatibel mit R32, R454- und R455-Serien. Integrierte Temperatur- und Feuchtigkeitskompensation sorgt für genaue Erkennung unter unterschiedlichen Umgebungsbedingungen; spezifizierte Leistung bis +85°C.

Modelle und Kerndaten

• RGD-00RH00 — Kältemittel: R32 — Eingang: 9–30 VDC* — Ausgang: Modbus RS485 + Relais
• RGD-02RH00 — Kältemittel: R454B — Eingang: 9–30 VDC* — Ausgang: Modbus RS485 + Relais
• RGD-03RH00 — Kältemittel: R454C — Eingang: 9–30 VDC* — Ausgang: Modbus RS485 + Relais
• RGD-04RH00 — Kältemittel: R454A — Eingang: 9–30 VDC* — Ausgang: Modbus RS485 + Relais
• RGD-10RH00 — Kältemittel: R455A — Eingang: 9–30 VDC* — Ausgang: Modbus RS485 + Relais
• RGD-20RH00 — Kältemittel: R32 + R454B — Eingang: 9–30 VDC* — Ausgang: Modbus RS485 + Relais
• RGD-30RH00 — Kältemittel: R454A + R454C + R455A — Eingang: 9–30 VDC* — Ausgang: Modbus RS485 + Relais

Zugehörige Ressourcen (nur Titel)
Broschüre: Sensata Resonix TM Refrigerant Leak Detection System Product Highlight
Anwendungsnote: Detecting A2L Refrigerant Leaks in HVAC/R Systems
Anwendungsnote: A2L Leak Detection in Commercial Refrigeration
White Paper: A2L and New Refrigerant Strategies Take Holistic View of Environmental Impacts
White Paper: Expansion of A2L-Driven Systems Shows Continued Growth of Solution

Technische Spezifikationen

• Serie: RGD Series with IRDS
• Teilenummern: RGD-00RH00, RGD-02RH00, RGD-03RH00, RGD-04RH00, RGD-10RH00, RGD-20RH00, RGD-30RH00
• Unterstützte Kältemittel: R32, R454A, R454B, R454C, R455A und gelistete Kombinationen
• Eingangsspannungsbereich: 9–30 VDC
• Ausgangstypen: Modbus RS485 und Doppelrelais
• Relaisverfügbarkeit: Relaisausgang nur bei Versorgungsspannung > 9 VDC verfügbar
• Kalibrierung: Keine Kalibrierung erforderlich (lange Lebensdauer)
• Umweltkompensation: Temperatur- und Feuchtigkeitskompensationssensoren enthalten
• Betriebstemperatur: spezifizierte Genauigkeit bis +85°C
• Normen: Entwickelt zur Erfüllung von UL60335-2-40 ed. 4 und UL60335-2-89
• Integration: OEM-orientiertes Design für Klima- und Kälteanlagen
