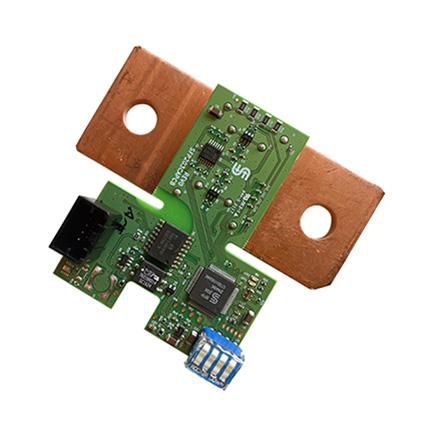

Shunt-Stromsensor SFP203

LeiterplattenCAN

Der SFP203MOD misst präzise Ströme von mA bis kA. Dieses kostengünstige Mitglied der SFP-Familie von Sensata | Sendyne wurde speziell für die Anforderungen von Elektrofahrzeugen (EVs) und Energiespeichersystemen (ESS) entwickelt und kommuniziert über eine isolierte CAN 2.0B-Schnittstelle (500 kbit/s). Das Modul erreicht eine Gesamtgenauigkeit von ±1,0% für die Strom- und Spannungsmessung über den gesamten Betriebstemperaturbereich von -40 °C bis +125 °C. Merkmale - Erzielt eine Genauigkeit von mehr als ±1,0 % (typisch ±0,5 %) bei der Strommessung - 18µΩ Widerstand über den Mess-Shunt - Löst Ströme von mA bis 1500 A auf - Isoliertes Frontend für Strommessung auf der "hohen" oder "niedrigen" Seite und Dämpfung von systembedingtem Rauschen - Automotive-Temperaturbereich von -40 °C bis +125 °C - Separate Zähler für Ladung, Entladung und Gesamtcoulomb - Eingebaute Kalibrierung für Strommessungen - Eingebaute Kompensation für die Widerstandsabhängigkeit des Shunts von der Temperatur - Geringe Leistungsaufnahme - CAN 2.0B-Schnittstelle Anwendungen - Elektrische Fahrzeuge - Ladestationen
