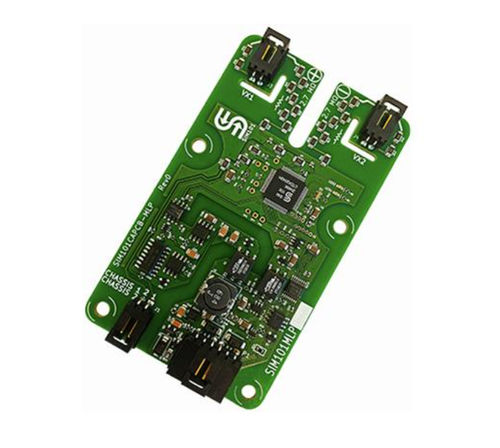

Isolationsüberwachungsgerät SIM100MLP

Das Sensata | Sendyne SIM100MLP ist das erste Hochspannungsisolationsüberwachungs- / Isolationsüberwachungs- / IMD-Gerät für Elektrofahrzeuge (EV/HEVs) und Ladestationen, das auch bei aktiver Batterie und großen Spannungsschwankungen korrekt funktioniert. Das SIM100MLP überwacht kontinuierlich den Isolationswiderstand zwischen dem IT-Stromversorgungssystem (Isolated Terra) eines Fahrzeugs und dem Chassis auf eine Verschlechterung der Isolation und potenziell gefährliche Leckstromwerte. Das Modul erkennt nicht nur ohmsche Leckströme, sondern auch kapazitiv gespeicherte Energie, die für den Bediener schädlich sein könnte. Dank eines urheberrechtlich geschützten, patentierten und zum Patent angemeldeten fortschrittlichen Algorithmus ist das Modul in der Lage, alle Leckstromquellen zu erkennen, einschließlich mehrfacher, gleichzeitiger symmetrischer und asymmetrischer Fehler sowie ohmscher Pfade zwischen dem Chassis und Punkten in der Batterie, die das gleiche Potenzial wie das Chassis aufweisen. Im Falle eines Isolationsfehlers identifiziert das Gerät die Position des Fehlers im Verhältnis zu den Batteriepolen. Die an die Batterie angeschlossenen Spannungseingänge VX1 (Vp) und VX2 (Vn) können ±1,1 kV (max, siehe Bestelloptionen für andere Bereiche) in Bezug auf das Chassis (0 V) messen. Die Kommunikation erfolgt über eine isolierte CAN 2.0B-Schnittstelle, und das Gerät arbeitet über einen weiten Temperaturbereich von -40 °C bis +105 °C/+125 °C ohne Steckverbinder.
