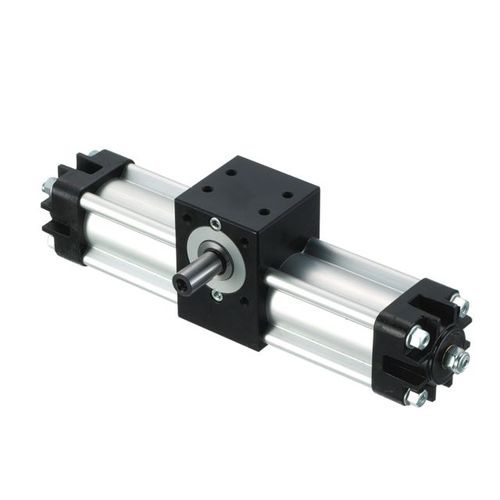

Drehzylinder RX series (WR)
pneumatischKolbenZahnstangen-Ritzel

Drehzylinder
Drehzylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bewegung
Dreh
Typ
pneumatisch
Technologie
Kolben, Zahnstangen-Ritzel
Material
anodisiertes Aluminium
Anwendungsbereich
Industrie
Kolbendurchmesser

Max: 125 mm
(4,92 in)

Min: 32 mm
(1,26 in)

Druck

Max: 10 bar
(145 psi)

Min: 1 bar
(14,5 psi)

Rotationswinkel

90 °, 180 °, 270 °, 360 °

Fluidtemperatur

Max: 80 °C
(176 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Pneumatische Schwenkantriebe - Serie WR Die von SENGA vertriebenen Drehzylinder der Serie WR sind so konzipiert, dass die lineare Bewegungsbahn des Kolbens durch die Kopplung von Zahnstange und Ritzel in eine Drehbewegung umgewandelt wird. Die Standardversionen dieser Zylinder sind für den möglichen Einbau von Magnetsensoren (Serie FM 100) ausgelegt und die Einstellung des Drehwinkels ist bei allen Modellen möglich (± 5°). Die WR-Serie ist in 7 Bohrungsgrößen von 32, 40, 50, 63, 80, 100 und 125 mm erhältlich. Diese Zylinder verfügen über Köpfe aus Aluminiumlegierung, ein Rohr mit stranggepresstem 20 μm Aluminiumlegierungsprofil und einen eloxierten Aluminium-Mittelkörper... ✔ Rotierend ✔ Einstellen des Drehwinkels Fluid: gefilterte Druckluft, geölt oder ungeölt Betriebstemperatur: zwischen 0 °C und +80 °C - (bei trockener Luft -20°C) Druck : zwischen 1 bar und 10 bar Materialien: Aluminium - Legierung Gestell: Standard-Stahl Schuh: Acetalharz Verzögerungsstifte: Aluminiumlegierung Kolben: Monoblock NBR 70 shore Gummi A Dichtungen: NBR. Standard-Drehwinkel: 90°, 180°, 270°, 360° - Drehwinkeleinstellung: ± 5

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
