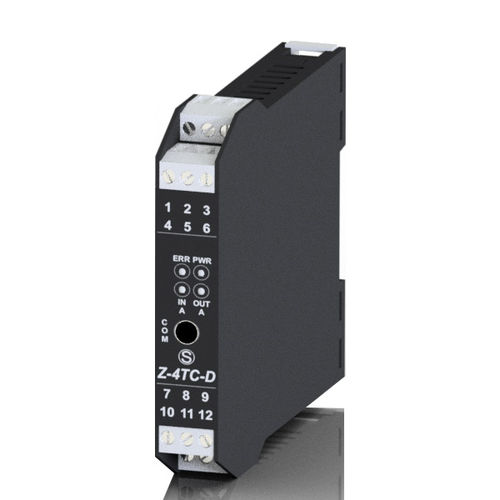

Digitaler Wandler Z-4TC-D

SignalLeistungfür Thermoelement

Z-4TC-D ermöglicht die Erfassung von bis zu N.4 Thermoelement-Sensoren (J, K, E, N, S, R, B, T) durch eine SPS mit nur digitalem Eingang/Ausgang. Die SPS-Schnittstelle basiert auf drei PNP-Signalen, die für den Anschluss an die meisten auf dem Markt erhältlichen SPS geeignet sind. Die Schnittstelle besteht aus einem von der SPS erzeugten CLOCK-Signal (Transistorausgang), einem DATA-Signal und einem vom Modul erzeugten STROBE-Signal. Speisung: - 19..40 Vdc; 19..28 Vac 50-60 Hz Isolierung: - 1.500 Vac Eingang: - Spannung ± 80 mV oder Thermoelemente J,K,R,S,T,B,E,N Ausgang: - Digitales Signal als Strobe (Ende der Sequenz), Daten, Takt Genauigkeit: - 0,1%
