Fernbedienung mit E-Kabel IFMEI1M

mit Knöpfenfür Gebläsekonvektor

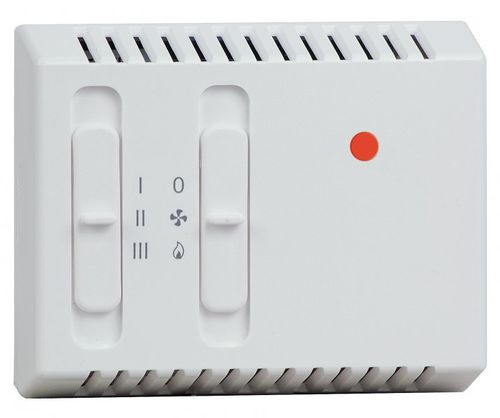

Diese Vorrichtung (Abb. 1) ist richtig ausgelegt für eine Fernbedienung steuerung von Fan-Coils. Die Bedienelemente auf der Frontabdeckung des thermostat für den Benutzer sind zwei Schieberegler: 3 Geschwindigkeiten wählbar Über diesen dreistufigen Schiebeschalter (A in Abb. 1) kann der Benutzer die (feste) Drehzahl des Fan-Coil-Motors wählen. aUS/Kühlen/Heizungswahlschalter Über diesen Dreistellungs-Schieberegler (B in Abb. 1) kann der Benutzer die Betriebsart des Thermostaten wie nachfolgend beschrieben auswählen: - aus-Modus: Stellen Sie den Schieberegler auf die Position mit der Taste symbol: Der Thermostat ist ausgeschaltet. - kühlbetrieb: Stellen Sie den Schieberegler auf die Position mit dem Symbol [: Kühlbetrieb ist dann ausgewählt. - heizmodus: Stellen Sie den Schieberegler auf die Position mit dem Symbol I: Der Heizmodus wird dann ausgewählt und durch den Abschaltthermostat (TM) gesteuert. Die grüne LED (C in Abb. 1) leuchtet auf und zeigt die Aktivität des Fan-Coil-Motors an TECHNISCHE MERKMALE Alimentazione 230V~ -15/+10% 50Hz Kontaktbelastung 5A @ 250V~ Schiebeschalter 3 Geschwindigkeiten Schiebeschalter Heizen/Ausschalten/Kühlen Schutzart IP30 Abmessungen H80 B79 D37mm
