Audio-Steckkarte ReSpeaker Lite 2-Mic

Übersicht
Das ReSpeaker Lite 2-Mic Array Voice Kit ist ein Open-Source-Entwicklungskit für Sprachassistenten auf Basis des XMOS XU316 Audio-Chips und eines voraufgelöteten XIAO ESP32S3 Moduls. Es kombiniert ein duales digitales Mikrofonarray mit an Bord befindlicher Sprachverarbeitung zur Aufnahme von Sprache im Fernfeld, Rauschunterdrückung und lokaler Audiowiedergabe. Das Kit unterstützt die Integration in Home Assistant über ESPHome für Smart-Home- und Sprachassistenten-Anwendungen.

Hauptmerkmale

• Voraufgelöteter ESP32-Controller: XIAO ESP32S3 über I2S-Pins montiert für lötfreies Entwickeln.
• Duales Mikrofonarray: zwei digitale Mikrofone zur Fernfeld-Spracherfassung bis zu 3 m.
• Onboard-Audio-Algorithmen: XMOS XU316 liefert NLU und Audiobearbeitung einschließlich Interferenzunterdrückung, akustischer Echounterdrückung, Rauschunterdrückung und AGC.
• Open-Source-kompatibel: unterstützt Arduino, PlatformIO, MicroPython und CircuitPython.
• Sprachassistenten-Integration: kompatibel mit Home Assistant via ESPHome; unterstützt Integrationen für Amazon Alexa und Google Assistant.
• RGB-LED-Feedback: programmierbare WS2812 RGB-LED zur Statusanzeige.

Hardware-Übersicht

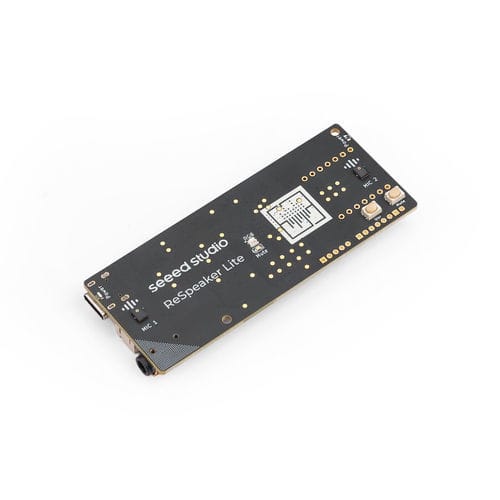

Die Platine umfasst zwei Mikrofone, Spannungsanzeigen, RGB-Beleuchtung, Taste zum Stummschalten, Bedienknöpfe, USB Type-C Stromversorgung, Lautsprecheranschluss und 3,5-mm-Kopfhörerbuchse. Die Architektur koppelt den XMOS XU316 Audiokern mit einem XIAO ESP32S3 Modul für drahtlose Konnektivität und Steuerung.

Anwendungen
Geeignet für Smart Speaker und virtuelle Assistenten, Prototyping der Audiobearbeitung, Konferenzsysteme, sprachgesteuerte Geräte, Keyword-Spotting und Wake-Word-Erkennung.

Technische Daten

• Hauptchip: XMOS XU316
• Digitale Mikrofone: 2 digitale Mikrofone mit hoher Leistung
• Empfindlichkeit: -26 dBFS
• Acoustic Overload Point: 120 dBL
• SNR: 64 dBA
• Stromversorgung: USB 5V oder externe 5V
• Abmessungen (Array): 35 × 86 mm
• Audioausgang: Lautsprecheranschluss / 3,5 mm Kopfhörerbuchse
• Maximale Abtastrate: 16 kHz
• Lautsprecherunterstützung: unterstützt 5W-Verstärkerlautsprecher
• XIAO ESP32S3 Prozessor: ESP32-S3R8 (Xtensa LX7 Dual-Core, bis zu 240 MHz)
• Drahtlos: 2,4 GHz Wi‑Fi; BLE: Bluetooth 5.0, Bluetooth Mesh
• On-Chip-Speicher (XIAO): 8M PSRAM & 8MB Flash
• Schnittstellen (XIAO): 1× UART, 1× IIC, 1× IIS, 1× SPI, 11× GPIO (PWM), 9× ADC, User-LED, Charge-LED, Reset- und Boot-Tasten
• XIAO Abmessungen: 21 × 17.5 mm
• Stromversorgung (XIAO): Type‑C Eingang 5V; BAT Eingang 4.2V; Betriebsspannungen: Type‑C: 5V @ 19 mA; BAT: 3.8V @ 22 mA; Ladestrom: 100 mA
• Niedriger Stromverbrauch (Versorgung 3.8V): modem-sleep ~25 mA; light-sleep ~2 mA; deep sleep ~14 µA
• Wi‑Fi aktiver Stromverbrauch: ~100 mA
• BLE aktiver Stromverbrauch: ~85 mA
• Betriebstemperatur: -40°C bis 65°C
