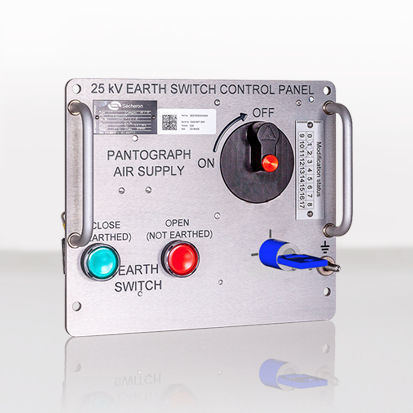

Verriegelungsschalter BSV

einpoligplattenmontiertAC

BSV– und SLS-Module von Sécheron blockieren pneumatisch betätigte Stromabnehmer für das Wartungspersonal, das an oder in der Nähe von Hochspannungskomponenten arbeitet. BSV und SLS sind auch mit anderen Sécheron-Schutzvorrichtungen wie Sicherheitsschlüsselverriegelung sowie anderen Sécheron-Komponenten und -Lösungen lieferbar, die eine adäquate elektrische Hochspannungssicherheit des Antriebsstrangs bei Wechselstrom- und/oder Gleichstrom-Schienenfahrzeugen gewährleisten. BSV- und SLS-Schutzvorrichtungen von Sécheron sind im Pneumatikkreis installiert, der alle pneumatisch betätigten Komponenten mit Luft versorgt. Vor Wartungsarbeiten wird das BSV bzw. SLS manuell ausgeschaltet, was die Luftzufuhr unterbricht und den Luftdruck im Kreis ablässt. In der sicheren bzw. ausgeschalteten Stellung verhindert das Entfernen des Verriegelungsschlüssels, dass das BSV unsicher wieder eingeschaltet und der Stromabnehmer angehoben wird, was das Wartungspersonal schützt. Der SLS wird verwendet, wenn Wechselstrom-bzw. Gleichstrom-Schnellschalter über eine elektrisch betriebene Erdungsvorrichtung geerdet sind. Der SLS ermöglicht das Verriegeln des pneumatischen Ventils, das den Stromabnehmer mit Luft versorgt, in seiner Entlüftungsposition, sodass der Stromabnehmer während Wartungsarbeiten nicht angehoben werden kann. Sobald der Stromabnehmer verriegelt ist, ist der Bediener berechtigt, den Leistungsschalter über einen Druckknopf am SLS zu erden, der mit der pneumatischen Ventilstellung verriegelt ist.
