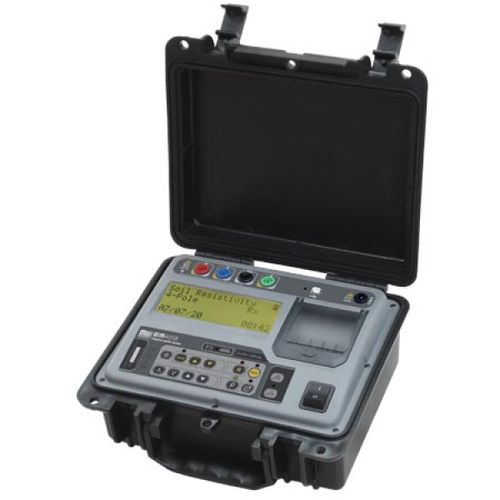

Erdungswiderstandstester EM 4058

Spannungfür Elektroinstallationfür Industrieanwendungen

Das Erdungsprüfgerät EM-4058 ist ein digitales, mikroprozessorgesteuertes Gerät, das die Messung des Erdungswiderstands und des spezifischen Erdungswiderstands (nach der Wenner-Methode) sowie die Ermittlung von parasitären Spannungen im Erdreich ermöglicht. Dieses Gerät eignet sich für die Messung von Erdungssystemen in Umspannwerken, in der Industrie, in Verteilungsnetzen usw., gemäß IEC 61557-5. Zur bequemen Prüfung des Erdungssystems ermöglicht das EM4058 die Durchführung von Messungen mit einem Prüfstrom, dessen Frequenz vom Benutzer gewählt werden kann (270 Hz, 570 Hz, 870 Hz, 1170 Hz oder 1470 Hz). Einerseits ermöglicht die niedrigste Frequenz die Analyse des Verhaltens des Erdungssystems in Bezug auf Fehlerströme mit industrieller Frequenz, während andererseits die mit der höchsten Frequenz durchgeführte Messung das Verhalten in Verbindung mit elektrischen Strömen, die durch Blitze verursacht werden, am besten zeigt und eine sehr hohe Immunität in Bezug auf Störspannungen bietet, die normalerweise in Böden, insbesondere in der Nähe von Umspannwerken, vorhanden sind. Das Gerät verfügt über vier Bereiche, die automatisch ausgewählt werden und Messungen von 0,01 Ω bis 20 kΩ abdecken, was sehr genaue Messungen für jede Art von Böden ermöglicht. Während der Messung des Bodenwiderstands kann der Bediener den Abstand zwischen den Spitzen angeben, damit das Gerät die Formel von Wenner anwenden und den Widerstandswert direkt anzeigen kann. MERKMALE Messung des Erdwiderstands Bodenwiderstand (Methode von Wenner) Hohe Störspannungsunterdrückung
