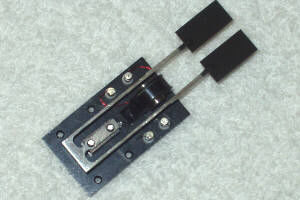

Optischer Chopper CH-10

Der Stimmgabelzerhacker ist ein elektromechanisch angetriebener Lichtzerhacker mit fester Frequenz (FIXED FREQUENCY). An den beweglichen Zinken einer Gabel befestigte Flügel modulieren einen Lichtstrahl. Der Zerhacker arbeitet mit der natürlichen Resonanzfrequenz, die durch die effektive Masse der beweglichen Einheit und die Federkonstante der Zinken bestimmt wird. - Eine feste Frequenz, zwischen 10 Hz und 6 kHz - Öffnung bis zu 10 mm - Geringe Größe/leichtes Gewicht - Geringe Kosten - Widersteht Stößen und Vibrationen - Antriebselektronik mit geringer Leistung - Robust, keine Verschleißteile - Hohe Zuverlässigkeit, lange Lebensdauer - Hohe Frequenzstabilität (bis 0,005%) - Hohe Amplitudenstabilität (<0,01%) - Vakuumbetrieb (bis 10-10 Torr) 1 - Hoch-/Tieftemperaturbetrieb (kryogene Temperaturen bis 200 C) 1 - Jitterfreier Betrieb - Keine abgestrahlten elektromagnetischen Störungen (EMI) - Referenzsignal verfügbar - Metallfahnen sind Standard, Spiegel, Prismen oder Linsen optional 1 - Einzelne Fahne für alternativen Strahlzerhacker 1 Die Zerhackungsfrequenz reicht von 10 Hz bis 6 KHz, bei den niedrigeren Frequenzen (unter 100 Hz) sind Öffnungen bis zu 15 mm möglich, 0,5 mm bei 3 KHz und 0,2 mm bei 6 KHz. Wenn die Strahlgröße die Zerhackerrate einschränkt, sollte eine Fokussierung am Zerhacker in Betracht gezogen werden, um die Strahlgröße zu verringern. Die Amplitude der Chopper-Bewegung ist umgekehrt proportional zu ihrer Frequenz. Dunkle oder helle Lamellen sind Standard; Spiegel, Linsen oder Gitter sind optional. Aufgrund der geringen Kosten, der kompakten Größe, des geringen Gewichts und der praktisch unbegrenzten Lebensdauer eignen sich die Stimmgabel-Chopper besonders für spezielle Anwendungen, OEM, den Einbau in ein Instrument oder System und für tragbare Systeme.
