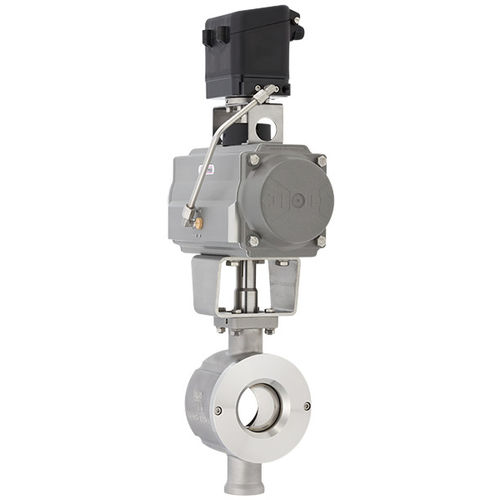

Kugelsegmentventil 4040
Kugelpneumatisch gesteuertzum Absperren

Kugelsegmentventil
Kugelsegmentventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Kugel
Betätigung
pneumatisch gesteuert
Funktion
Steuerung, zum Absperren
Medium
für Schlamm
Korpus
Zwischenflansch, Kugelsegment, Edelstahl
Weitere Eigenschaften
ANSI, einfachwirkend, 90° Dreh, VDI/VDE 3845, für abrasive Medien, für zähflüssige Medien
Temperatur

Min: -40 °C (-40 °F)

Max: 220 °C (428 °F)

Druck

Min: 10 bar (145 psi)

Max: 40 bar (580,2 psi)

DN

Min: 25 mm (0,984 in)

Max: 300 mm (11,811 in)

Beschreibung

Die Kugelsektorventile mit pneumatischem Antrieb können für nahezu alle Absperr- und Regelaufgaben eingesetzt werden, insbesondere bei verschmutzten, abrasiven und pastösen Medien. Diese Baureihe zeichnet sich durch extrem hohe Stellverhältnisse (300:1) und einer hohen Durchflussleistung aus. •Nennweite: DN 25 - DN 300 •Nenndruck: PN16, PN25, PN40 (je nach Nennweite) ANSI #150, #300 (je nach Nennweite) •Werkstoff: Edelstahl 1.4408, 1.4404 •Temperatur: bis 220°C (je nach Dichtungsausführung) Zubehör: Endlagenschalter Stellungsrückmeldung Filterdruckregler Pilotventil … Antriebsvarianten: Pneumatischer Schwenkantrieb mit Anbausatz nach DIN/ISO 5211 Ohne Antrieb mit Standardanbausatz nach DIN/ISO 5211 Anwendung: Flüssigkeiten, Suspensionen, Gase sowie problematische und schleißende Medien Stellungsreglervarianten: Digitaler Stellungsregler Typ 8049 i/p-Stellungsregler (z.B. SIPART PS2 oder PMV Typ EP5) Ohne Stellungsregler mit Anbausatz nach VDI/VDE 3845
