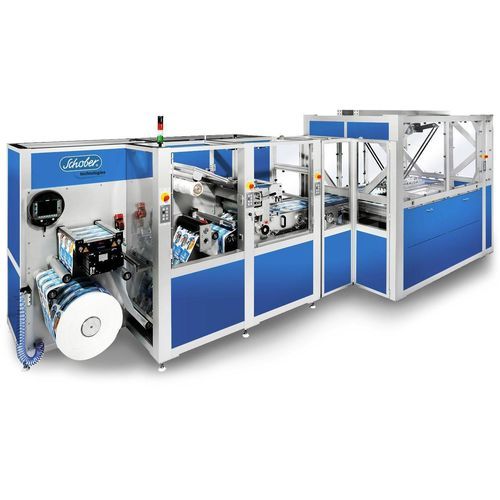

Drehbare Schneidemaschine RSM410 IML

FolienBlattfür Etiketten

Überblick
Das RSM410 IML ist eine kompakte, leistungsstarke rotative Schneid- und Stanzanlage zur Verarbeitung von In-Mould-Etiketten, Etiketten, Tickets und Verpackungen. Es ermöglicht präzises In-Setting-Schneiden mit registergenauer Verarbeitung und hoher Flexibilität für kleine und mittlere Losgrößen.

VARICUT – Innovative Hybridantriebstechnologie
Der VARICUT-Hybridantrieb kombiniert kontinuierliche und intermittierende Bewegungsabläufe während des Schneidprozesses. Die In-Setting-Bearbeitung stellt sicher, dass das Schneiden stets registergenau zum Druck erfolgt, wodurch eine formatunabhängige Verarbeitung digital bedruckter Folien und Verpackungsmaterialien möglich ist.

Vorteile / Highlights

• Hohe Verfügbarkeit und große Flexibilität
• Kurze Rüstzeiten für schnelle Produktwechsel
• Keine zusätzlichen Magnetzylinder für neue Formate erforderlich
• Optimiert für digitale Druckprozesse

Bewährte Rotations-Schneid-Technologie
Die Maschine verwendet hochpräzise, langlebige Magnetzylinder in leistungsfähigen Schneidaggregaten. Merkmale der Magnetzylinder:

• Voreingestellte Druckeinstellungen
• Hochpräzise Lager und Lagersteine
• Gap-Control-System zur genauen Verschleißkompensation der Schneide
• Zentral angeordnete Schnellhubfunktion vom Magnetzylinder zum Gegendruckzylinder (ohne Registerverlust)

Vakuumgesteuerter Produktlauf
Das RSM verfügt über ein vollflächiges Vakuumband zum Transport der geschnittenen IML-Etiketten. Ein Multivakuum-Kammersystem verbessert die Produkthandhabung und beseitigt häufige Nachstellarbeiten bei Kontur-, Anordnungs- oder Grammaturwechseln.

Sichere und effiziente Produkthandhabung (Spider)
Robotik und Automatisierung ermöglichen kontinuierliches, sicheres Stapeln und Auslegen. Die automatisierte Auslage stapelt Produkte mit gleichem Druckbild und verarbeitet verschachtelte oder gemischte Produktgrößen zuverlässig. Highlights:

• Kontinuierliche Bahngeschwindigkeit bis zu 50 m/min (typische Spider-Konfiguration)
• Spezifische Pick-&Place-Platten
• Verschiedene Produkttypen und -formen werden synchronisiert sicher aufgenommen und nonstop in einem dualen Stapelsystem abgelegt

RSM IML – Twin Spider (Option für Höchstleistung)
Die Twin Spider-Konfiguration unterstützt größere Bahnbreiten und höhere Geschwindigkeiten für leistungsstarke Verarbeitung:

• Bahnbreiten bis zu 1.000 mm
• Formatlängen bis zu 1.220 mm
• Bearbeitungsgeschwindigkeiten bis zu 100 m/min
• Zuverlässiger Dauerbetrieb mit automatischer Registerkontrolle und intuitivem Bedienfeld
• Twin-Sider-Technologie für schonende und effiziente Produkthandhabung

Antistatik-Einrichtung
Die Antistatik-Einheit entlädt hohe Spannungen über gezielte Entladungselektroden, um elektro-statische Entladungen unabhängig von Material und Prozessgeschwindigkeit zuverlässig zu verhindern.

Rüstzeit reduzieren / Material sparen
Das RSM ermöglicht automatische Re-Registrierung bei Rollenwechseln zur Materialeinsparung und verkürzt die Rüstzeiten der Schneidmaschine deutlich.

Anwendungen

• In-Mould-Etiketten (IML) für Lebensmittelverpackungen und technische Behälter
• Etiketten, Tickets und verschiedene Verpackungsmaterialien
• Verarbeitung von digital bedruckten Folien, Filmen, Papier, Karton und Vliesstoffen

Charakteristika / Technische Spezifikationen

• Modell / Plattform: RSM410 IML / MX-DIGI-VARICUT
• Antriebstechnologie: VARICUT Hybridantrieb (kombiniert kontinuierliche und intermittierende Schnitte im In-Setting, immer registergenau)
• Merkmale der Magnetzylinder: voreingestellte Druckeinstellungen; hochpräzise Lager; Gap-Control; zentraler Schnellhub
• Vakuumhandhabung: vollflächiges Vakuumband mit Multivakuum-Kammersystem
• Robotik-Optionen: Spider / Twin Spider automatisches Stapeln (Pick-&Place)
• Typische kontinuierliche Bahngeschwindigkeit (Spider): bis zu 50 m/min
• Twin Spider Leistung: Bahnbreite bis 1.000 mm; Formatlänge bis 1.220 mm; Verarbeitungsgeschwindigkeit bis zu 100 m/min
• Verarbeitete Materialien: digital bedruckte Folien, Verpackungsmaterialien, Filme, Folien, Papier, Karton, Vliesstoffe
• Ausgelegt für mittlere und kleine Produktionsvolumina von In-Mould-Etiketten
