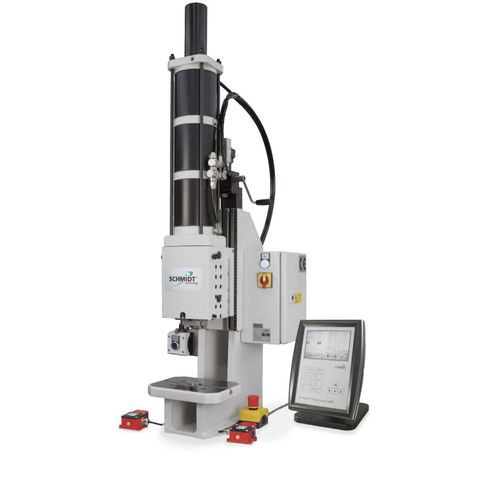

Pneumatische Presse 327 series

MontageEinständerKolben

SCHMIDT® PneumaticPress mit kontinuierlicher Kraft-Weg-Überwachung werden als Komplettsystem mit der Steuerung SCHMIDT® PressControl 700 angeboten. Die Besonderheit an diesen Systemen ist die in den Pressenschieber integrierte Sensorik und Signalverstärkung. Diese Signale werden in Echtzeit ausgewertet. Eigenschaften Direkte Kraftaufnahme durch den in den Stößel eingebauten Kraftsensor, unempfndlich gegen Querkräfte Gegen Umweltein?üsse abgeschirmte Signalaufnahme durch ein verschmutzungsunempfndliches Wegmesssystem Die in den Pressenschieber integrierte Messdatenverstärkung sorgt für kurze Übertragungswege unverstärkter Signale Verdrehsicherung durch Vierkantstößel mit zweiseitig spielfrei einstellbaren Führungsleisten für präzises Arbeiten auch mit Werkzeugen ohne Führung (nicht für Typ 320, hier spezielle Verdrehsicherung im rollengeführten Rundstößel) Optionen O Variante mit Aufpreis 1) Typische Werte; können auf Grund von Guss- und Fertigungstoleranzen ± 3 mm abweichen 2) Bei Presse Typ 320 nur in Verbindung mit Ständer Nr. 7-600 3) bis 505 mm mit Ausladungsadaption Sonderausführungen ? Vernickelte Ausführung gegen Aufpreis, Pressenständer, Gussteile und Tischplatte chemisch vernickelt, Stahlteile brüniert, Aluminiumteile eloxiert, geschliffene Bauteile blank ? Sonderlackierung RAL-Farben ? Sonder-Tischbohrungen und Sonder-Stößelbohrungen auf Anfrage
